Описание
За какво се използват конектори за LED ленти?
Конекторите за LED ленти се използват за свързване на два или повече отрязъци ленти в една обща верига. С помощта на съединителни конетори свързването става бързо и лесно без нужда от поялник и други инструменти, кабели и познания по запояване.
Конекторите още се наричат бързи връзки или клипси. Могат да бъдат едностранни или двустранни.
В краищата си конекторите винаги завършват с щипки (щифтове, скоби, клипс), букси (мъжка или женска) за които са прикрепени медни подложки (пинове). Тези медни подложки могат да са различен брой според типа лед лента (Едноцветна, RGB, RGBW и т.н.). Конекторите за RGB ленти имат 4 броя медни свръзки.
Как се свързват LED светодиодни ленти чрез конектори?
Най-лесният начин да свържете две LED ленти заедно е да използвате свързващ клипс за светодиодна лента. Две LED ленти могат да бъдат съединени една с друга с помощта на конектор.
Преди да използвате даден конектор за вашият проект, проверете неговите характеристики. С какъв капацитет е той, с каква ширина, за каква мощност и товари е предназначен, колко пина има. Ако конекторът не отговаря на характеристиките на Лед лентата, не го използвайте.
Обикновено конекторите се използват, когато за нуждите на проекта лед лентата трябва да се среже.
LED лентата се реже само в средата на медните съединения. В повечето случаи местата за рязане са ясно обозначени с ножица. Но ако липсва такова обозначение, знайте че рязането става само през медните вложки.
Когато лентата е срязана, но по нея може да има нанесено защитно покритие (гел) за влагоустойчивост. Ако има такова, то трябва да се премахне от повърхността на медните съединения. Това става лесно чрез изстъргване с помощта на макетно ножче или ножица.
След като сте се убедили, че медните съединения са добре почистени, отворете сгъваемите щипки на конектора и плъзнете лентата в него. Уверете се че спазвате указания ред за свързване R, G, B, + и линиите на лентата съвпадат със сребристите щифтове на конектора. Ако всички краища са подравнени и съвпадат щракнете клипса на конектора и направете същото от другата страна. Уверете се, че сребристите щифтовете се допират с медните контакти на LED лентата и зъбите от капака на конектора са плътно затворени.
Включете захранването на лед лентата и тествайте. Ако даден отрязък не свети, това означава че не сте подравнили правилно медните свръзки. Намерете проблемния участък и с разместване на лентата коригирайте подравняването.

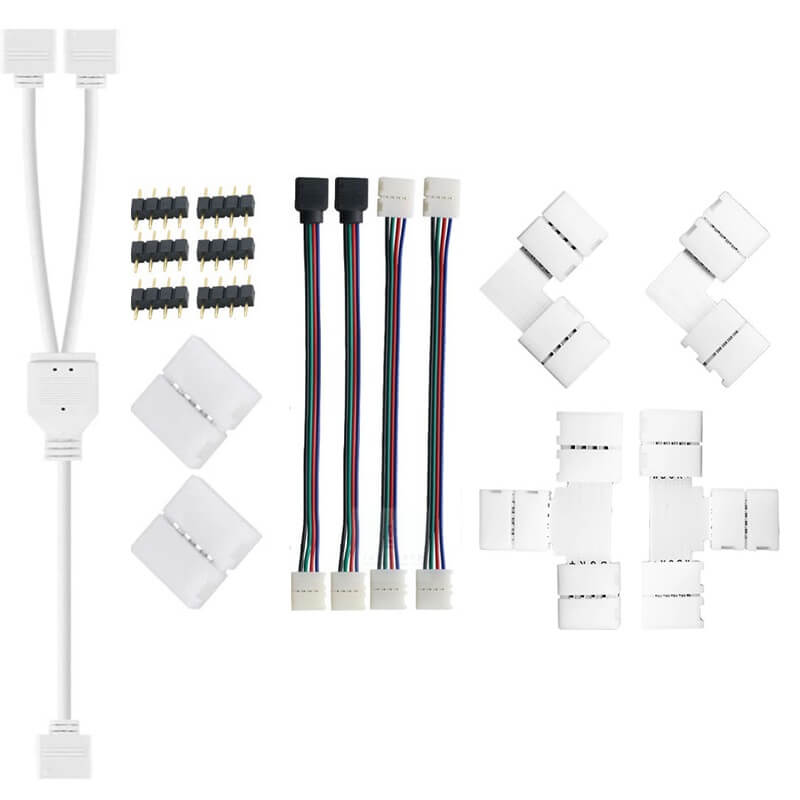

Какво съдържа комплект от свързващи конектори за RGB LED лента?
| Тип Конектор | Брой | Размери | Пинове | Тип | Капацитет | Ширина | Цел на използване |

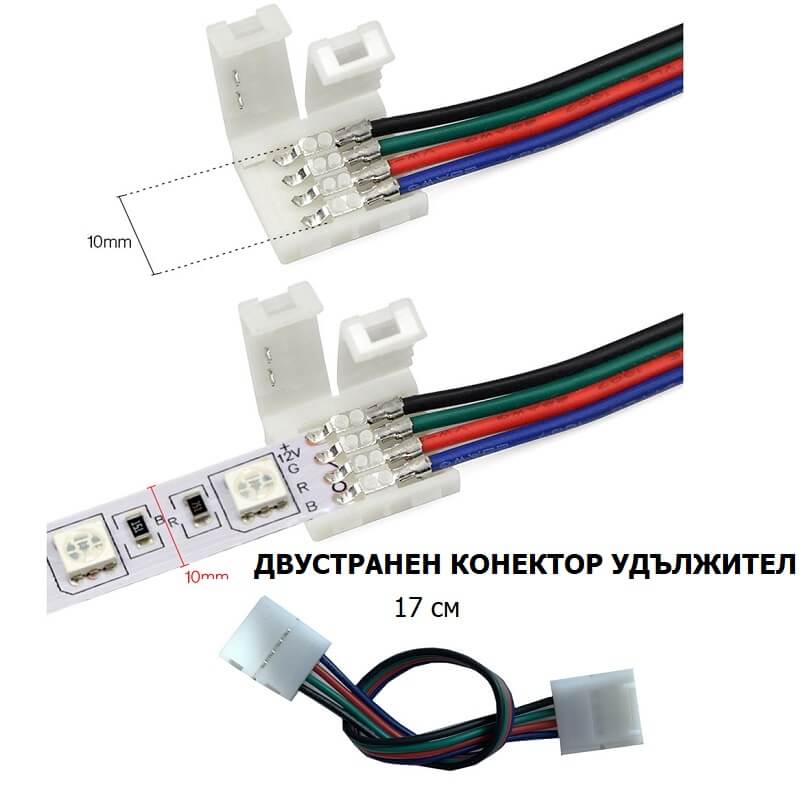

| Кабелен съединител за RGB LED лента двустранен | 2 | 17см | 4 | RGB SMD 5050/3528 | 0-4A, 0-24V | 10мм | Гъвкав двустранен конектор за удължаване, избягване на препятствие, остър завой, неравност, нехарактерен ъгъл. За два срязани края на лента. |

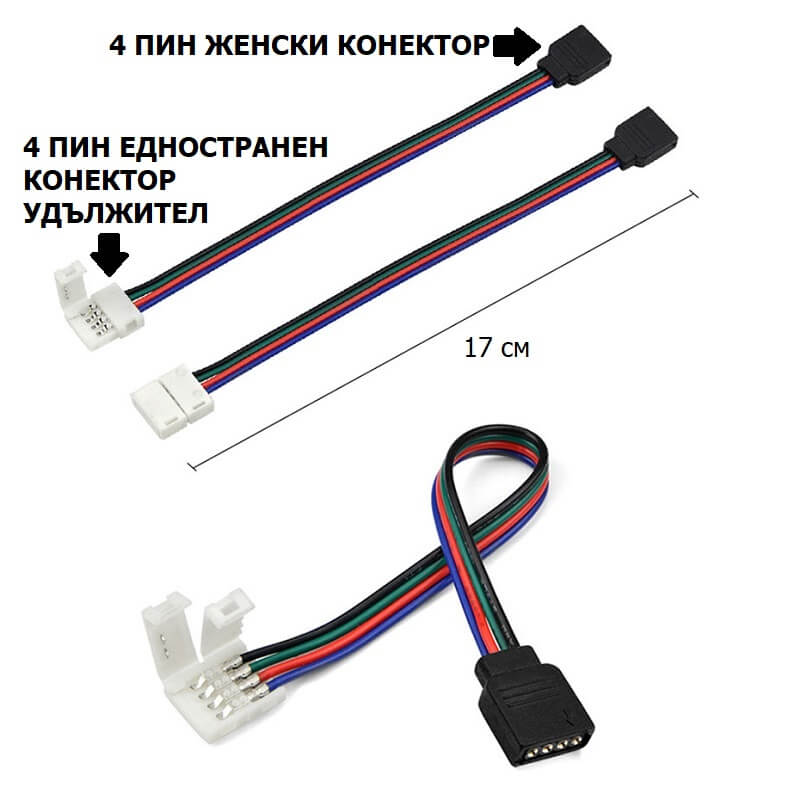

| Женски кабелен конектор и кабелен съединител едностранен | 2 | 17см | 4 | RGB SMD 5050/3528 | 0-4A, 0-24V | 10мм | За свързване на контролер с лента или лента с лента. От едната страна за свързване с букса чрез пин конектор, от другата страна за срязана лента. |
| Т – образен съединтелен конектор | 2 | 5.2см | 4 | RGB SMD 5050/3528 | 0-4A, 0-24V | 10мм | Съединителите са идеални както за 3-посочно свързване, така и за удължаване по права линия. T конекторите позволяват да бъдат нарязани на L конектори или прави. |

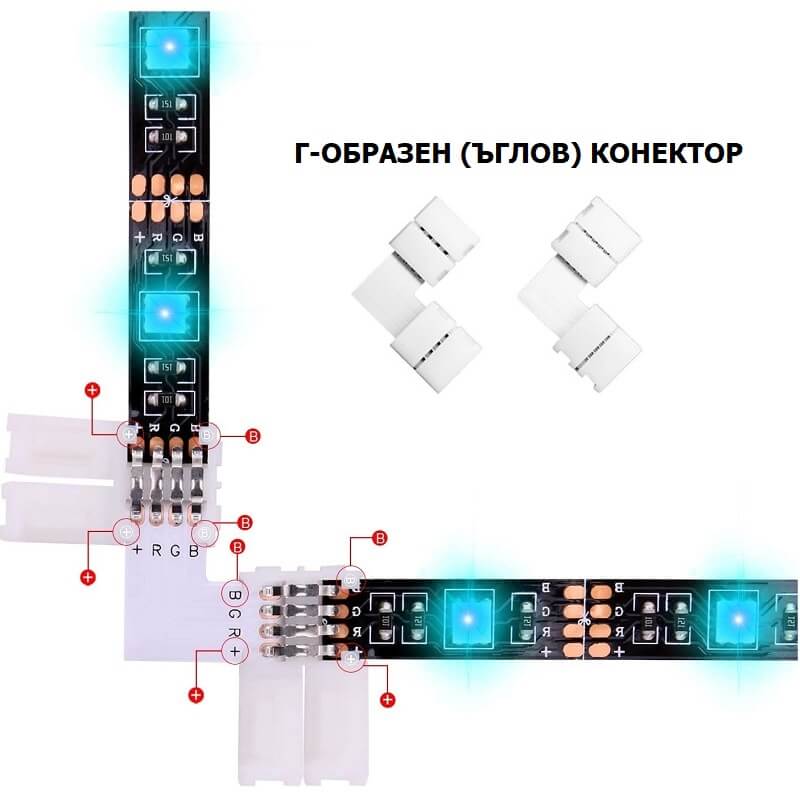

| Г – образен ъглов съединителен конектор | 2 | 3см | 4 | RGB SMD 5050/3528 | 0-4A, 0-24V | 10мм | Ъгловият конектор улеснява свързването на две ленти под ъгъл 90°. |

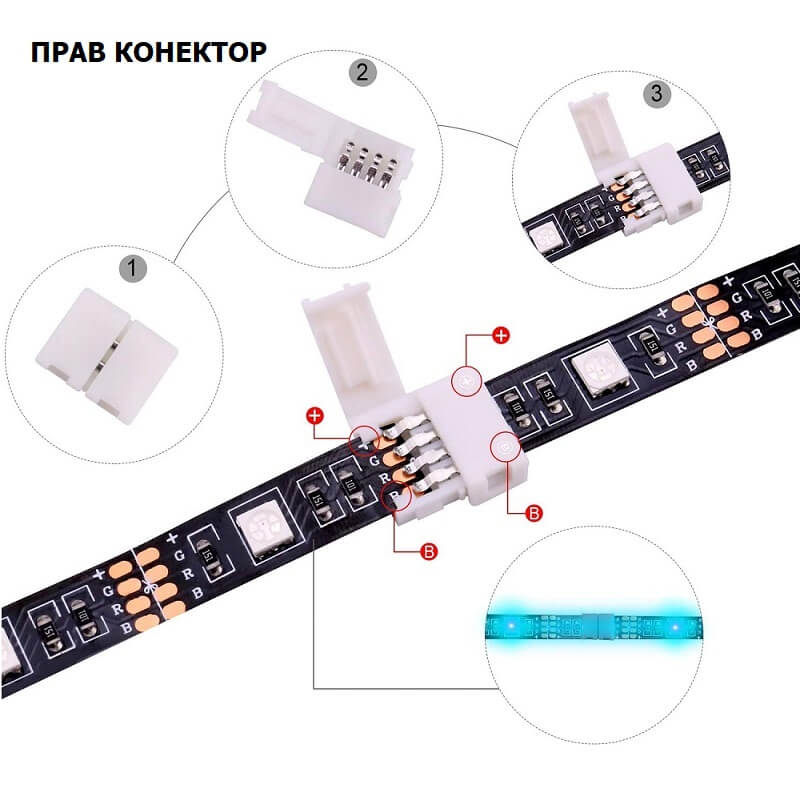

| Прав съединителен конектор | 2 | 1.7 х 1.5 х 0.5см | 4 | RGB SMD 5050/3528 | 0-4A, 0-24V | 10мм | За свързване на два сегмента лента без празнини. |
| Мъжки към мъжки пин конектор (джъмпер) | 6 | 1 х 0.25см | 4 | RGB SMD 5050/3528 | 0-4A, 0-24V | 10мм | Джъмперът се използва за свързване на светлинни ленти завършващи с букси. |
| 2-посочен кабелен RGB сплитер разклонител | 1 | 30см | 4 | RGB SMD 5050/3528 | 0-4A, 0-24V | 10мм | За разклоняване на 2 макари LED лента в две посоки |
Комплект с конектори за RGB е перфектен комплект с аксесоари за вашите LED ленти. Той включва множество конектори със съединители и отговаря на повечето нужди за изграждане на проект тип “Направи си сам”.
Характеристики на Комплект Конектори за RGB LED Лента
Захранване: 0-4 A, 0-24 V
Тип осветление: RGB Лед ленти (4 пина)
Тип диоди: SMD 5050 или SMD 3528
Работна температура: -20℃ ～ 40℃
Употреба: Вътрешна употреба
Материал: Мед + PVC

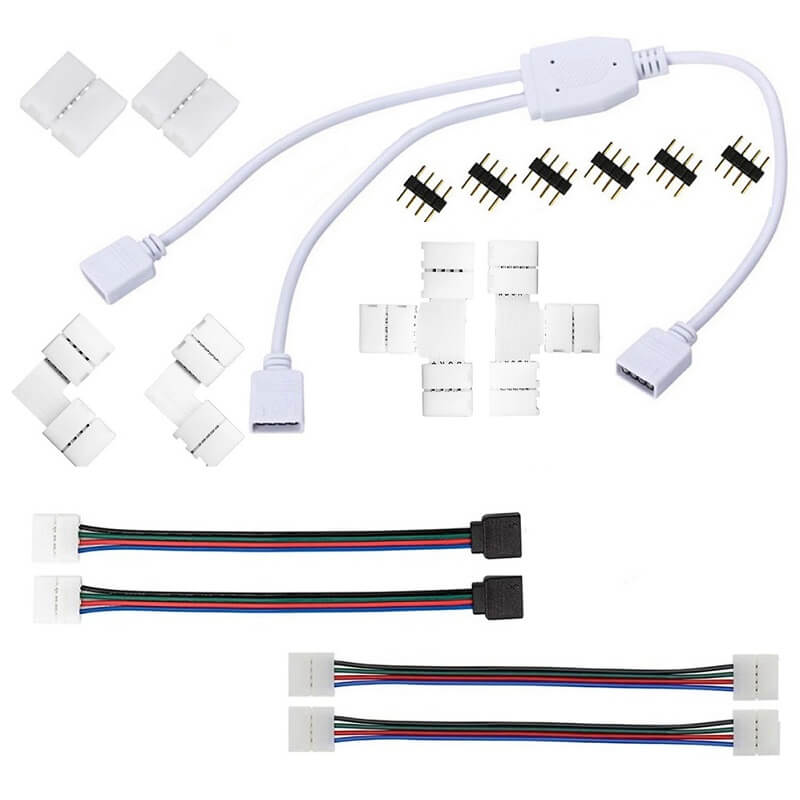

Съдържание на комплекта:
Съединители за LED лента двустранни – 17 см – 2бр;
Т-образни съединители с 4 пина – 5.2 см – 2бр;
Г-образни съединители – 3 см – 2бр;
Прави конектори – 1.7 х 1.5 х 0.5 см – 2бр;
Двупосочен RGB сплитер кабел – 30 см – 1бр;
Съединител с женски конектор и оголен конектор – 17 см – 2бр;
4-пинов мъжки към мъжки конектор – 1 х 0.25 см – 6бр.
Гаранция: 2 Години
