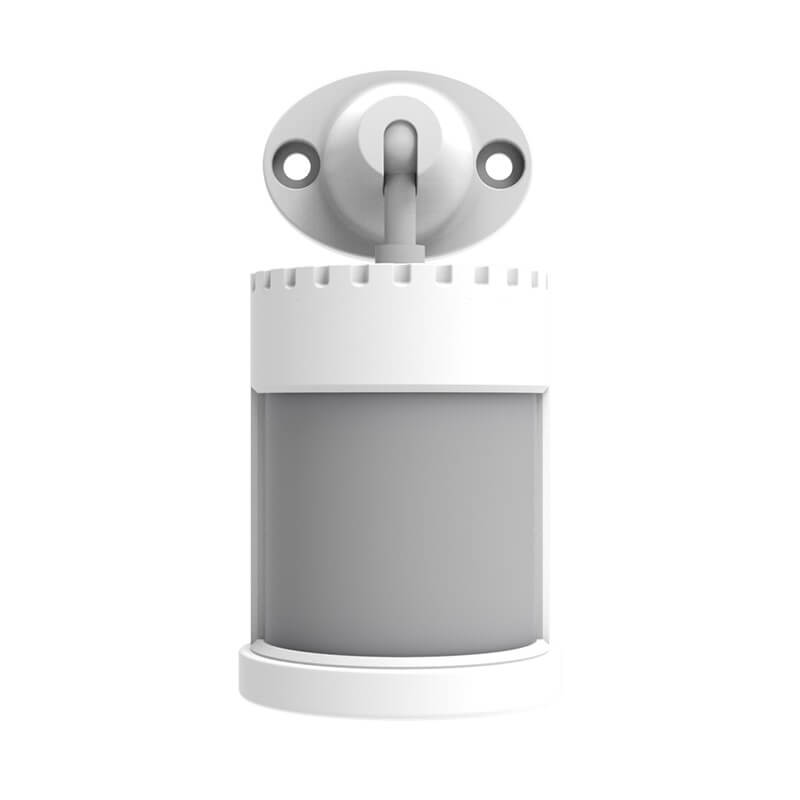

RF Инфрачервен Регулируем Датчик за Регистрация на Движение EBL

Описание

Функции на RF 433Mhz Датчик за движение EBL

PIR датчикът за движение EBL работи само с контролери модел EBL!

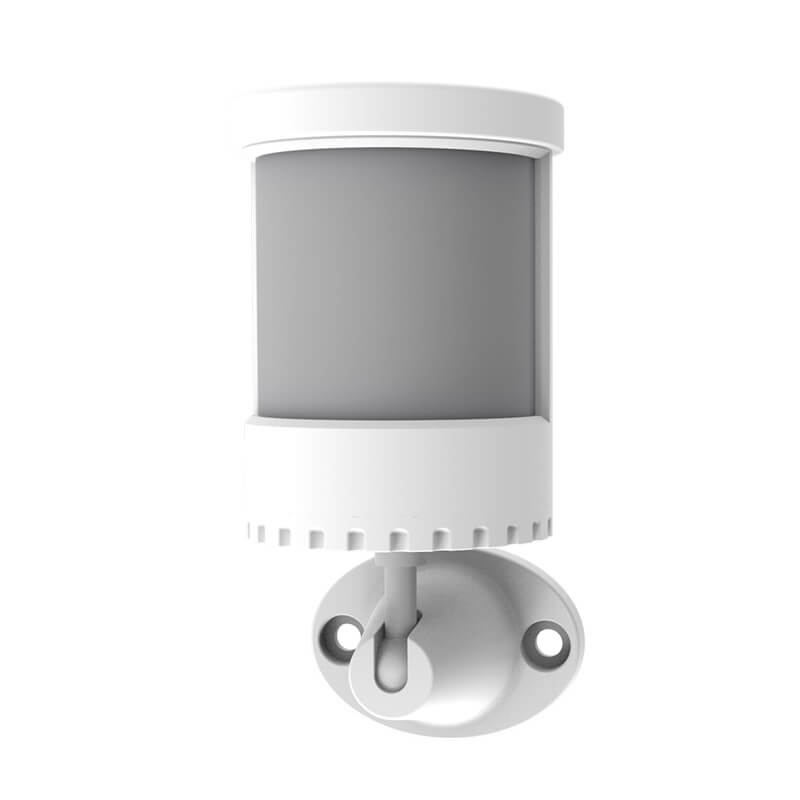

Датчикът ще засече движение в периметър до 7/10 метра и ще активира контролер EBL. Ъгълът на засичане е 170°, а стойката може да се завърта на 360°.

Максималното разстояние между двете устройства: датчик и контролер, не трябва да надвишава 20 метра.

Устройството разполага със следните регулируеми настройки:

НАСТРОЙКА НА ОСВЕТЕНОСТТА

Чрез тази функция се определя при каква осветеност (измерена в LUX – лукс – единица за осветеност), PIR датчикът ще сработва при засечено движение.

Възможните опции започват от 30 lux (много тъмно) до 3500 lux (много светло).

Ако в помещението е светло и не е достигнат зададеният параметър, осветлението няма да се включи.

НАСТРОЙКА НА ЧУВСТВИТЕЛНОСТТА

Чувстителността на засичане може да се настройва според мястото на използване.

При външна употреба (избира се OUT) – максималната видимост е 70% или 7 метра.

При вътрешна употреба – винтът се завърта по часовниковата стрелка, като максимум достига видимост до 10 метра.

НАСТРОЙКА НА ВРЕМЕТО ЗА ИЗКЛЮЧВАНЕ

От въртящият се винт, предварително се определя колко време осветлението ще остане включено след детекция. Максимално завъртане по часовниковата стрелка ще изключи осветлението след 10 минути, а обратно по часовниковата стрелка с минимално време от 3 секунди.

Настройте според нуждите.

Монтаж на PIR Инфрачервен Датчик за движение

ВЪТРЕШНА УПОТРЕБА

За най-добри резултати, монтирайте върху твърда повърхност на височина 1.8м до 2.5м от земята.

Може да се монтира чрез болтчета или с 3М двойно залепваща лепенка (приложени в комплекта).

PIR Детекторите са по-чувстителни, когато обекта пресича линията на видимост напречно и по-малко чувствителни когато обекта е срещу линията на видимост.

ВЪНШНА УПОТРЕБА

При монтаж във външни условия, чувствителността за регистрация на движение е по-слаба. Тогава копчето за чувствителност трябва да бъде на 70% и да сочи надписът OUT.

Препоръчително е да се избира място за инсталация под стреха.

Избягвайте насоченост към басейни (вода), вентилатори, климатици или обекти които могат да променят температурата си рязко.

Избягвайте Слънчевата светлина да попада директно срещу датчика.

Избягвайте насочване към дървета, храсти и позиции където животни могат да пресекат периметъра на видимост.

Живот на батерията

Животът на батерията (включена в комплекта) е до 2 години. Ако след време забележите че датчикът губи от обхвата и чувствителността си, ще бъде необходимо да замените батерията.

Когато заредеността на батерията достигне 10%, червена LED индикаторна светлина ще започне да мига бързо.

За да замените батерията, следвайте стъпките:

• завъртете основата на PIR Датчика обратно на часовниковата стрелка, като държите стойката да не мърда;
• извадете батерията и я заменете с нова CR2450;
• завъртете датчика към стойката по часовниковата стрелка.

Сдвояване на Инфрачервен датчик с контролер EBL

Стъпка 1 – Натиснете и задръжте бутона за сдвояване на PIR Датчика за 3 секунди. Зелена индикаторна светлина ще започне да мига бавно (веднъж на 1 секунда), тогава отпуснете натиска.

Стъпка 2 – Натиснете и задръжте бутона за сдвояване на контролера EBL за 3 секунди. Зелена индикаторна светлина ще започне да мига бавно (веднъж на 1 секунда), тогава отпуснете натиска. Контролерът ще влезне в готовност за сдвояване.

Стъпка 3 – Натиснете еднократно без задържане бутона за сдвояване на PIR датчика. Индикаторната светлина ще спре да мига, което означава че сдвояването е успешно.

За да изчистите паметта на контролера, задръжте бутона за сдвояване за 10-15 секунди.

Характеристики на Инфрачервен Регулируем Датчик за Регистрация на Движение

Марка	EBL
Модел	EH154
Захранване	Батерия CR2450 (включена в комплекта)
Живот на батерията	До 2 години
Работа	Работи само с контролери EBL
Комуникационна честота	RF 433Mhz
Дистанция до контролер EBL	До 20 метра
Обхват на засичане	Интериор – до 10м, Екстериор – до 7м
Регулиране ниво на осветеност	30 lux до 3500 lux
Регулиране време за изключване	3 секунди до 10 минути
Капацитет на свързване	Може да се свърже с неограничен брой контролери EBL
Ъгъл на засичане	170°
Ъгъл на завъртане	360°
Сертификат за устойчивост	IP65
Сертификати	CE, RoHS

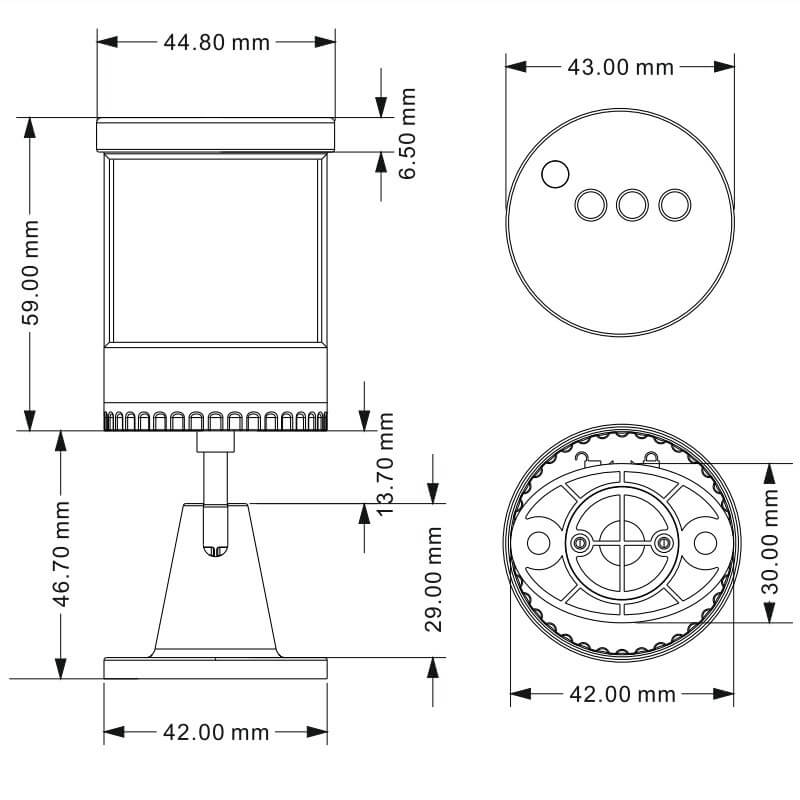

Размери	45 х 42 х 59/106 мм (виж снимка)
Материал на корпуса	Два физически
Материал	Високо качествена пластмаса
Цвят	Бяло + Сиво
Съдържание на пакета	PIR Датчик за регистрация на движение – 1бр, Батерия CR2450 – 1бр, 3М лепенка – 1бр, болтчета – 2бр.
Гаранция	2 Години
