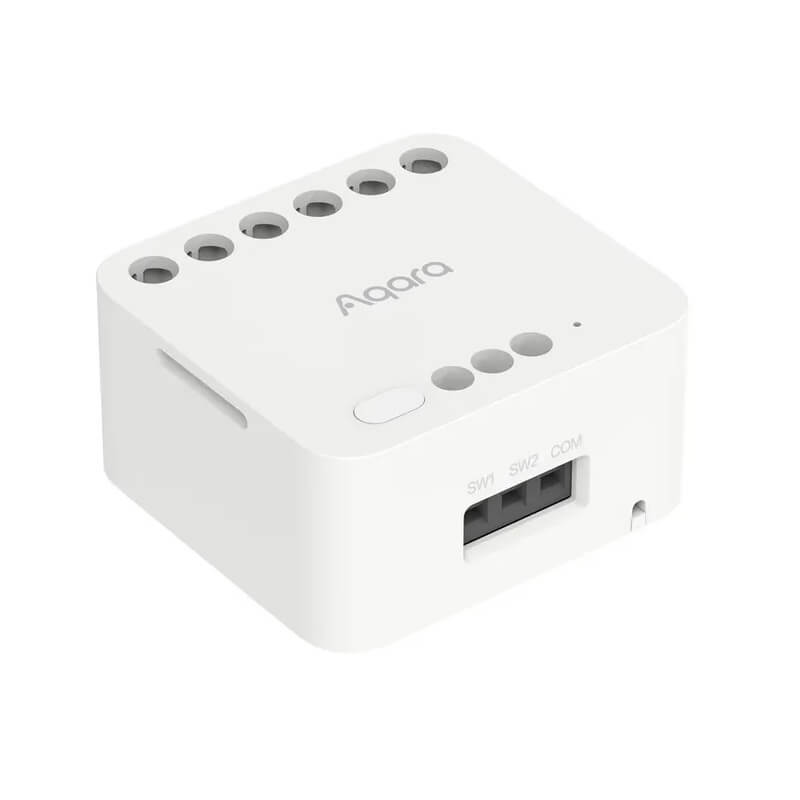

Aqara T2 Dual Relay Module Двуканално Реле с Мониторинг

Описание

За какво се използва Aqara T2 Dual Relay Module?

Aqara Dual Relay Module T2 е интелигентно двойно реле, което ви позволява дистанционно да управлявате автономно 2 устройства като двигатели за завеси и щори, гаражни врати, сенници, порти, електрически плъзгащи се врати, покривала за басейни и други . Той е идеален за тези, които искат да надградят своето традиционно оборудване и да го направят интелигентно.

Управлява се от мобилните приложения Aqara Home, Mi Home или Apple Homekit.

Aqara Dual Relay Module T2 се поддържа само от регион/сървър Китай (China Mainland)!

Благодарение на вградената поддръжка на Zigbee протокола и външната си антена, той осигурява надеждна и сигурна безжична връзка.

Устройството може да се използва както в режим на “сух”, така и в “мокър” контакт и се поддържа в ZHA и Zigbee2MQTT.

Освен очевидното, което контролира ключове за осветление и крушки (режим на мокри контакти), T2 може да се използва за управление на всичко, което не изисква преминаване на ток към него (режим на сухи контакти). Например, термостати, ролетни щори/щори/завеси, контролери за гаражи, контролери за порти и симулация на натискане на бутони, всички те могат да бъдат управлявани с помощта на модула T2.

В зависимост от това за какво възнамерявате да го използвате, T2 може да бъде свързан по няколко различни начина и да се захранва от AC 80-220V или DC 24-60V.

Информация относно окабеляване и монтаж на Aqara T2 Dual Relay Module

Няколко важни неща, които трябва да имате предвид относно окабеляването и монтажа:

• Устройството поддържа до 10А като сбор от два канала;
• Разпределителна кутия с дълбочина 60 мм не е достатъчна, няма да можете да поставите устройството и традиционния превключвател вътре;
• Безжичният режим на превключване, мониторингът на енергията и автоматизацията на захранването са налични само когато устройството се захранва от AC;
• Мониторингът на електроенергия е за общата консумация на двата канала;
• За да управлявате двупосочни двигатели (напр. ролетни щори), трябва да активирате режима на блокировка (Interlock);

• Джъмперният проводник трябва да бъде свързан към L-IN и L-OUT за режим на мокри контакти;
• Джъмперният проводник трябва да се отстрани, преди да се активира режимът на сухи контакти;
• Устройството поддържа настройки на 2-посочен и 3-посочен превключвател.

Използване на релето в различни режими

В опаковката за доставка е включен малък червен джъмперен проводник за свързване на L-IN и L-OUT клемите на двойния релеен модул Aqara T2, който да се използва в режим на мокри контакти. Проводникът под напрежение се предава от терминала L-IN към L-1 и L-2 през L-OUT.

Това означава, че без джъмпера, релето Aqara T2 автоматично е в режим на сухи контакти от кутията. Можете свободно да прикрепите вашия термостат или каквото и да е към L1 или L2 и никакъв ток от входа няма да премине към тези два изходни терминала.

Инсталация на джъмпер според режима на релето:

• За режим на мокри контакти, червеният джъмперен проводник трябва да бъде инсталиран на L-IN и L-OUT
• За режим на сухи контакти, червеният джъмперен проводник трябва да бъде отстранен от L-IN и L-OUT

Освободете потенциала на съществуващите устройства

Използвайки режим на сух (Dry) контакт, можете да управлявате различни устройства като двигатели, гаражни врати и ролетни щори с помощта на кратки или продължителни сигнали за активиране и деактивиране.

В режим на мокър (Wet) контакт,  умното управление на осветлението става безпроблемно дори без да се налага смяна на оригиналното оборудване.

С премахването на червения джъмпер, T2 предлага лесно превключване между тези режими, което гарантира гъвкавост при работа с разнообразни устройства.

Мониторинг на енергия и памет на мощността

T2 включва усъвършенстван енергиен общ мониторинг и Power Memory за оптимален контрол на енергията и непрекъсната работа.

Блокировка и управление на двигателя

Използвайки режима на блокировка, Aqara T2 позволява на потребителите лесно и безопасно да го свързват към двупосочни двигатели.

Сега той може ефективно да управлява двигатели и да работи като превключвател за ролетни щори.

Свързване с безжични ключове

Поддържа се свързване към безжичен ключ за сцени (свързване към Aqara Wireless D1 или Aqara Wireless E1 Ключове) : активирайте или дезактивирайте системата за сигурност, управлявайте завеси или светлини и други.

Монтаж зад настоящ ключ или контакт

Просто инсталирайте T2 зад текущия стенен ключ или контакт, за да го направите интелигентен, позволявайки автоматизация и проследяване на консумацията на енергия.

Изисква се наличие на нулев проводник.

Подобрена безопасност и сигурност

T2 поддържа защита от прегряване и претоварване, която може да елиминира шока с висок ток при незабавно включване на електрическото оборудване, като по този начин гарантира надеждността и дълготрайността на оборудването.

Когато температурата на оборудването е необичайна или мощността надвишава 2500 вата, устройството автоматично се изключва, за да се гарантира електрическа безопасност.

Лесен за използване и инсталиране

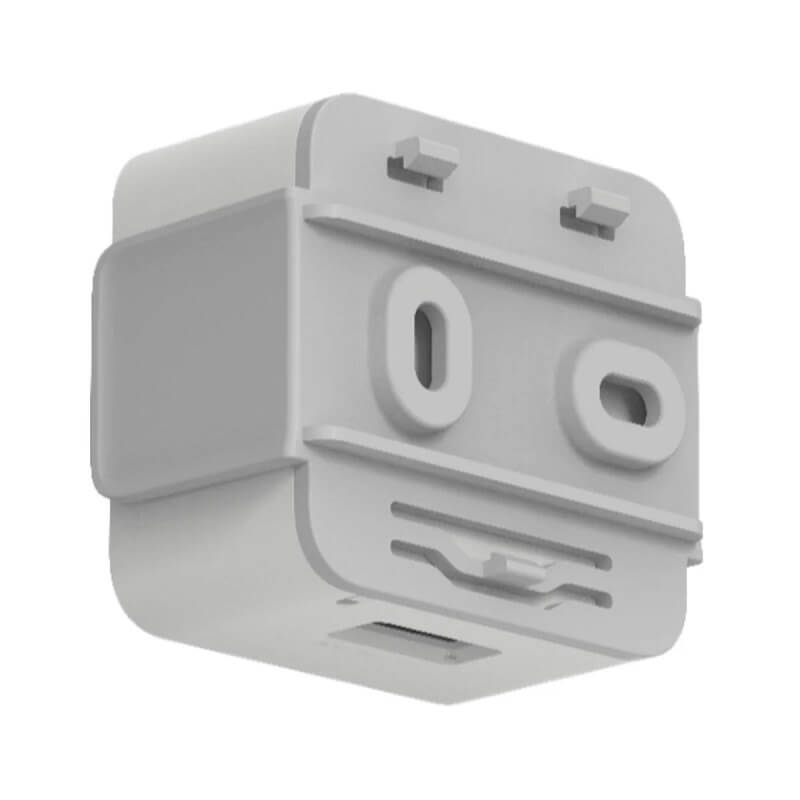

Конструкцията за монтаж на DIN шина улеснява поставянето на релето в електрически шкафове и други тесни пространства.

Компактният му размер го прави още по-подходящ за различни стенни кутии.

Свързване и инициализация на Aqara Wireless Relay Controller (2 Channel) към APP

• Изтеглете приложението Aqara Home;
• Добавете продукта към приложението Aqara Home Моля, отворете приложението Aqara Home, докоснете „Начало“ и след това докоснете „+“ в горния десен ъгъл, за да влезете в страницата „Добавяне на устройство (аксесоар)“. Изберете „Двоен релеен модул T2“ и го добавете според инструкциите в приложението Aqara Home;
• След успешно свързване индикаторът за състояние на устройството ще стане син и ще мигне 2 пъти бавно.

Изискванията към електрическите знания и практически умения са високи, така че е препоръчително професионалисти да ги инсталират.

Характеристики на Aqara Double Switch Module T2

Моля не поръчвайте, ако нямате Хъб Aqara или Xiaomi Gateway 3. Необходимо е да използвате сървър Китай

Марка	Aqara
Модел	Dual Relay Module T2
Продуктов номер	DCM-K01
Сървър	Китай
Безжична връзка	Zigbee 3.0
Максимална изходна мощност на Zigbee	≤ 13 dBm
Честота на работа на Zigbee	2405 – 2475 MHz
Ефективно разстояние за комуникация	30м (на закрито)
Входна мощност	AC 100-250V, 50/60 Hz
Номинален ток	10A – общ
Номинални параметри (AC)	100-250V, 50/60Hz/макс. 10A, макс. 2500W (лампа с нажежаема жичка); Макс. 1A, макс. 250W (LED, CFL луминесцентна лампа); Макс. 1A, макс. 1/4 HP (мотор) M.1.
Номинални параметри (DC)	24-30 V: макс. 10 A, макс. 300W (резистивен товар); 30-60 V: макс. 1 A, макс. 60 W (резистивен товар)
Работна температура	-10 °C ~ 40 °C
Работна влажност	0 ~ 95% RH, без конденз
Размери	45.5 × 48 × 24 мм
Тегло	30г
Съдържание на комплекта	Двойно реле Aqara – 1бр, Ръководство за потребителя – 1бр, Аксесоар за DIN шина – 1бр, Jumper Преходен кабел – 1бр
Гаранция	2 Години
