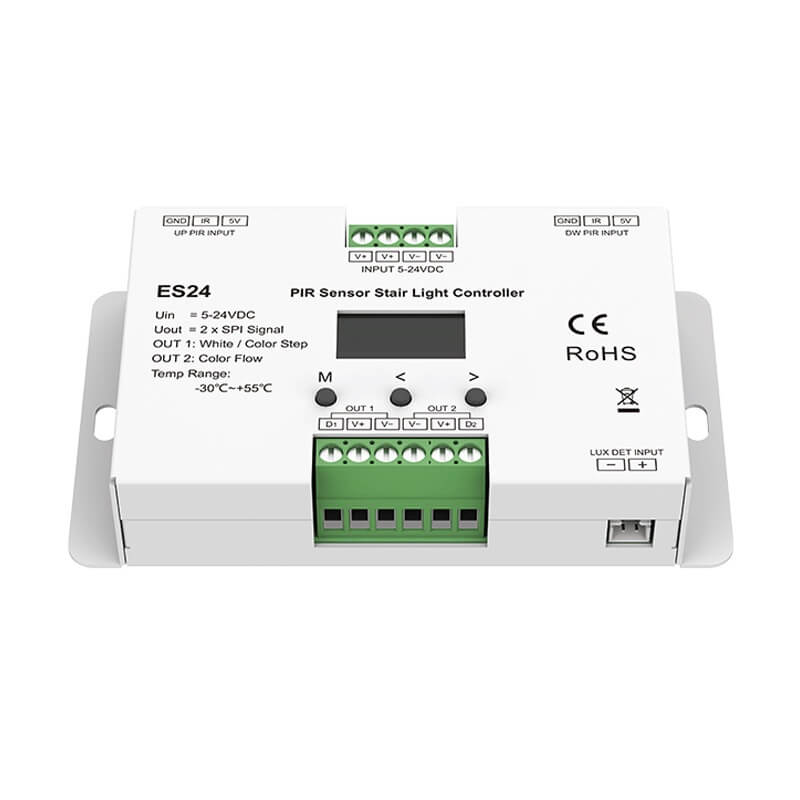

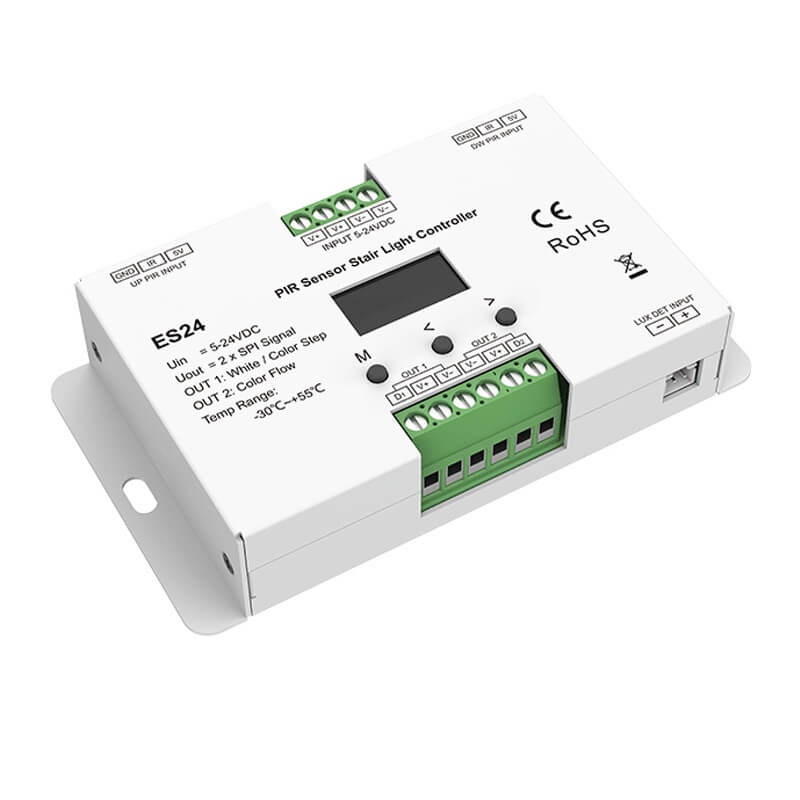

LED Контролер Многофункционален за Автоматично Осветление на Стълби и Парапет

Описание

Употреба на мултифункционален контролер за стълбищно осветление

Мултифункционален контролер за интелигентно стълбищно осветление с PIR сензор за движение и сензор за дневна светлина за автоматично включване на осветлението (стъпало по стъпало) и ви позволява да се движите удобно по стълбите на тъмно.

Светлината се включва автоматично при преминаване на сензора, което елиминира ненужните щракания и шумове и ви спестява, когато ръцете ви са заети.

Контролерът работи само с адресируеми бели LED ленти и адресируеми RGB LED ленти.

При желание можете да монтирате и механични превключватели за ръчно превключване.

Благодарение на сензора за светлина, стълбите ще се включват само на тъмно.

Всички настройки се извършват с помощта на бутоните на панела и OLED дисплея.

В настройките можете да изберете желания цвят, скорост на работа и съответния динамичен ефект на превключване на осветлението на стълбите.

Комплектът включва 24 подконтролера (ES-F) за свързване на всяка степен, PIR сензори за движение, светлинни сензори и свързващи проводници.

Възможности на професионален контролер за стълбищно осветление

Той има 2 изходни групи с максимум 720 пиксела на група за SPI лента и подконтролери за 24 стъпала.

• Група 1: SPI сигнал за управление на бяла светлина или цветни стъпки.
• Група 2: SPI сигнал за управление на цветен светлинен поток.

Поддържа 18 вида IC цифрови RGB LED ленти с възможност за настройка на типа IC и реда на R/G/B.

Съвместими IC типове: TM1804, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205, GS8206, UCS5603, UCS2603, SM16714D, SM16703P.

Контролерът работи с входно напрежение от 5 до 24VDC, максимален ток до 20A и изходна мощност от 100 до 480W.

Удобства:

• Лесна работа с OLED дисплей и три бутона.
• Вградени множество цветови режими, регулируема скорост и яркост (1-8 нива).
• Съвместимост с два PIR сензора (стандартни) или с опционален инфрачервен рефлекторен комплект ES-T.
• Настройка на прага на дневния сензор и многократно забавяне на изключването.
• Автоматичният контролер предлага ES-F, порт dupont и изход за червени/черни проводници, което може да помогне на клиентите да инсталират лентата за светлина лесно, вместо да се свързват към контролера един по един, това е неговото предимство.

Стъпки за монтаж на контролер за автоматично стълбищно осветление

Това ръководство ви предоставя стъпка по стъпка инструкции за успешен монтаж и настройка на контролера за стълбищно осветление с PIR сензор. С него вашите стълби ще бъдат осветени интелигентно и ефективно.

Стъпка 1: Свързване на ES-F свързващата шина

1. Свържете ES-F свързващата шина към стъпките. Всяка стъпка се свързва към един конектор на ES-F под-контролера.
2. От другата страна на ES-F под-контролера свържете към LED лента с максимално натоварване 1 усилвател.

Стъпка 2: Свързване на началния край на шината

1. Свържете началния край на шината към изход 1 на контролера.
2. Изход 2 свържете към цифровата RGB LED лента с максимум 720 пиксела.

Стъпка 3: Инсталация

1. Монтирайте сензорите на подходяща височина: 1-1.5 метра за стена и до 3 метра за таван.
2. Свържете захранването към контролера, като се уверите, че напрежението съответства на LED лентата.

Стъпка 4: Настройка на параметрите

1. Натиснете и задръжте клавиша M за 2 секунди, за да влезете в режим на настройка на параметрите.
2. Настройте CH1 на ES-F и CH2 според типа IC на пикселната LED лента.
3. Натиснете клавиша M и стрелките, за да зададете броя на стъпките (8-72) и броя на пикселите на стъпка (1-90).

Стъпка 5: Тестване на индукционното осветление

1. Натиснете и задръжте клавиша M и клавиша със стрелка надясно за 2 секунди, за да стартирате тест на индукционното осветление по посока нагоре.
2. Натиснете и задръжте клавиша M и клавиша със стрелка наляво за 2 секунди, за да стартирате тест на индукционното осветление по посока надолу.

Стъпка 6: Финална проверка и свързване на сензорите

1. Уверете се, че светлините работят правилно.
2. Свържете сензорите за посока и дневна светлина към съответните входове на контролера.
3. Завършете окабеляването и направете последна проверка на функционирането на системата.

Препоръки за инсталация на PIR сензори:

1. Препоръчително е да се монтират на стена или таван.
2. Да се избягва директна слънчева светлина, за да се предотврати смущение на сигнала.
3. Сензорът трябва да бъде инсталиран на сухо място, далеч от източници на топлина, като кухни, прозорци, климатици и вентилатори.
4. Препоръчителната височина за монтаж на стена е между 1 и 1.5 метра, а за монтаж на таван до 3 метра.
5. Да няма препятствия (екрани, мебели, големи растения) в обхвата на засичане.

Допълнителни бележки:

1. Когато натоварването на SPI лентата не надвишава 20A, може да се използва едно захранване за контролера и SPI лентата. При по-голямо натоварване се изискват отделни захранвания.
2. PIR сензорът може да бъде заменен с инфрачервен рефлекторен сензор (ES-T) или други сензори с изход 5V.
3. Бялата светлина стъпка трябва да се използва с под-контролер ES-F и да се избере в системния параметър “CH1”.
4. Цветната светлинна стъпка изисква избор на тип чип, като TM1809 в системния параметър “CH1”.

Операции на OLED екрана и бутони:

• Дълго натискане на M бутона за 2 секунди за влизане в настройките на системните параметри.
• Кратко натискане на M бутона за влизане в настройките на оперативните параметри.
• Дълго натискане на M бутона или изчакване за 15 секунди за изход от настройките.
• Дълго натискане на комбинации от бутони за тестване на светлините и възстановяване на фабричните настройки.

Характеристики на Професионален контролер за Автоматично LED осветление на стъпала и парапет

Модел	Професионален мултифункционален контролер за стълбищно осветление
Входно напрежение	5-24 V DC
Входящ ток	20А
Допустима мощност	100-480W
Изходящ сигнал	2 X SPI(TTL)
Входящ сигнал	PIR Сензори или Пуш ключ (тип стълбищен)
Пиксели	960 бр макс.
Обхват на PIR Сензори	≤3м и 30°(±10° )
Управление	Физически бутони и дисплей
Сертификати за съответствие	CE, RoHS
EMC стандарт	ETSI EN 301 489-1 V2.2.3; ETSI EN 301 489-17 V3.2.4; Стандарт за безопасност: EN 62368-1:2020+A11:2020
Сертификат за устойчивост	IP20
Работна температура	– 30 ~ + 55 ℃
Материал	Алуминий, Пластмаса
Размер на модул	123 x 68 x 26.5 мм
Тегло	250 г

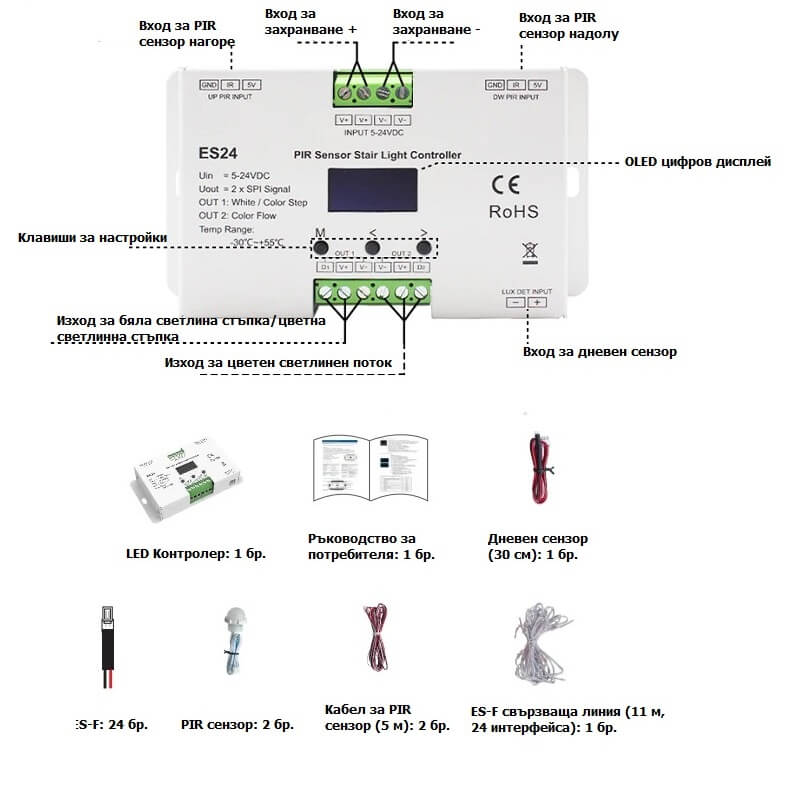

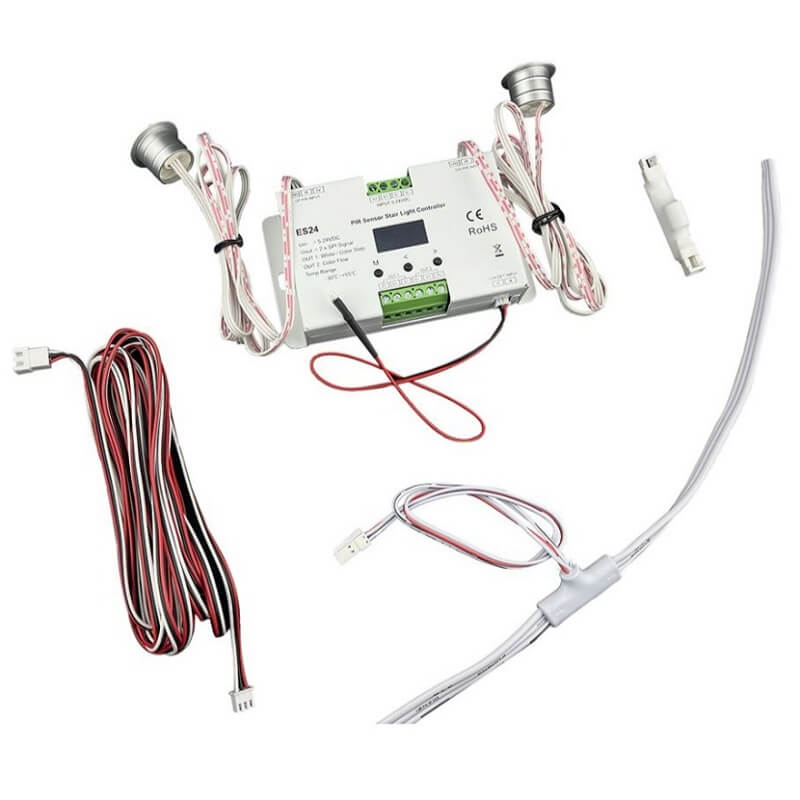

Съдържание на пакета	Автоматичен Контролер – 1бр, Датчик за дневна светлина (30cm) – 1бр, PIR сензор – 2бр, Удължителен кабел за PIR сензор 5 м – 2бр, ES-F свързваща линия (11м, 24 интерфейса) – 1бр, Инструкция EN – 1бр.
Гаранция	2 Години
