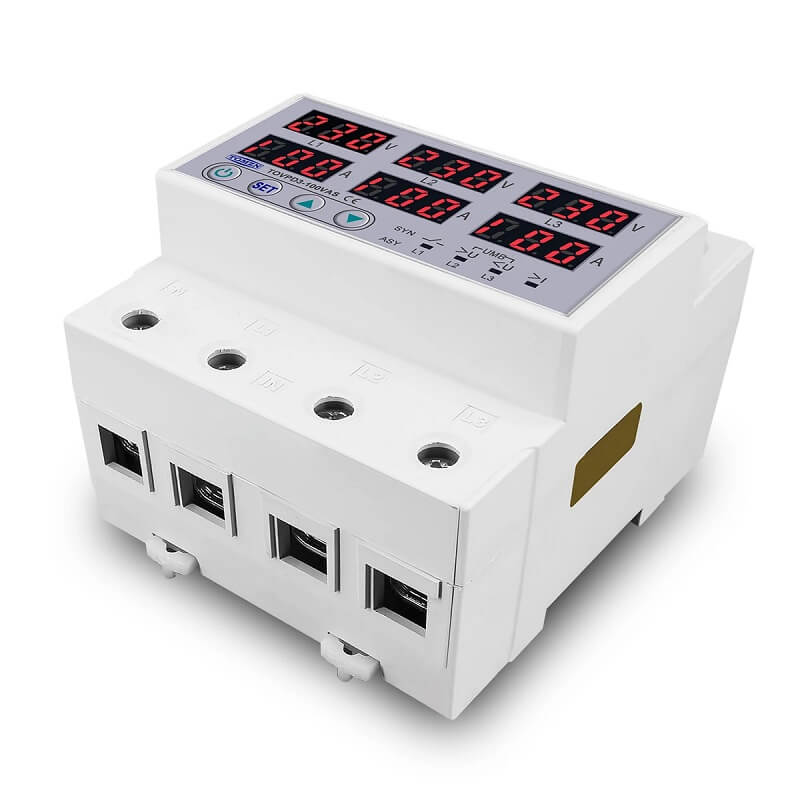

Tomzn TOVPD3-100VAS – Трифазно реле за контрол на напрежение и ток 100A за DIN шина
Tomzn TOVPD3-100VAS е трифазно реле със защита от високо напрежение, ниско напрежение, претоварване по ток, фазов дисбаланс и неправилна последователност на фазите, създадено за надеждна работа в трифазни електрически системи.
Това не е просто стандартна трифазна защита!
Това е многофункционално устройство за DIN шина, което комбинира в един модул защита, мониторинг и гъвкави настройки за по-сигурна работа на трифазни линии, машини, табла, помпи, компресори, електродвигатели и друго чувствително или натоварено оборудване.
Tomzn TOVPD3-100VAS показва в реално време напрежението и тока по трите фази, позволява ръчна калибрация и предлага два режима на работа – синхронен и асинхронен, според нуждите на конкретната инсталация.
Подходящ е за индустриални приложения, производствени помещения, сервизни бази, работилници, търговски обекти, складове и места, където стабилното трифазно захранване е критично важно.

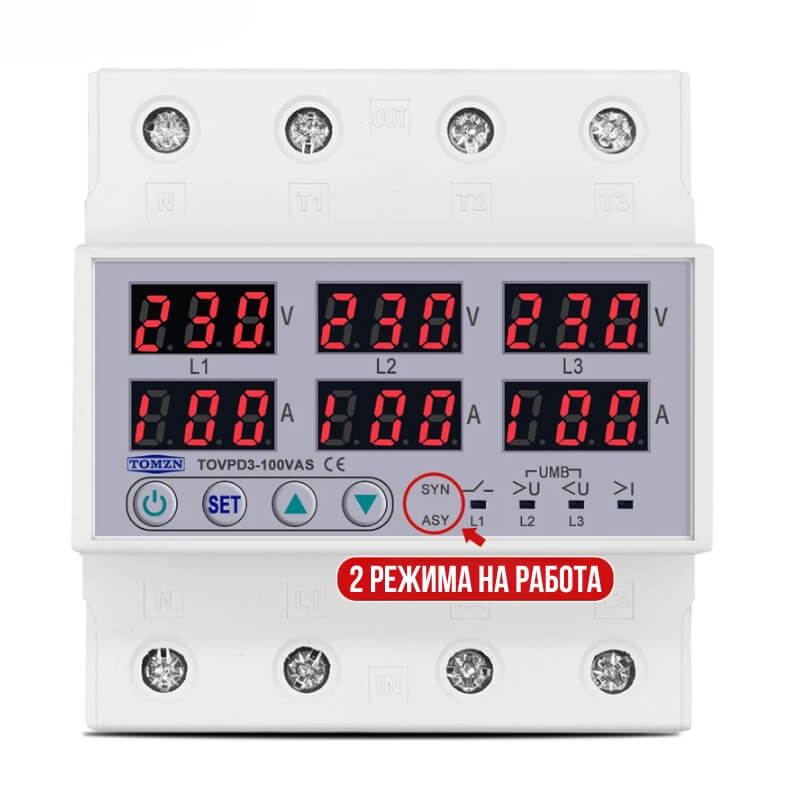

Синхронен и асинхронен режим – работи според логиката на вашата инсталация
Една от най-полезните функции на Tomzn TOVPD3-100VAS е, че поддържа два различни режима на работа:
SYN (синхронен режим) – трите фази се включват и изключват едновременно.
ASY (асинхронен режим) – всяка фаза работи отделно, като устройството може да се използва като три независими еднофазни защити.
Това дава много по-голяма гъвкавост в сравнение със стандартните трифазни релета.
Синхронният режим е особено полезен за:
- трифазни машини;
- двигатели;
- помпи;
- компресори;
- оборудване, което трябва да работи само при налични и коректни всички фази.
Асинхронният режим е удобен, когато искате:
- отделен контрол на всяка фаза;
- използване като три самостоятелни защити;
- по-гъвкаво управление на отделни линии.
Практичен съвет:
Ако защитавате трифазен мотор или машина, най-често синхронният режим е правилният избор.
Ако имате отделни линии или различни консуматори по фази, асинхронният режим дава повече свобода.
Защита от високо напрежение – предпазва техниката от опасни пикове в мрежата
Tomzn TOVPD3-100VAS следи трифазното захранване и изключва при превишаване на зададената граница за напрежение. Това е особено важно при нестабилна мрежа, където пренапрежението може да повреди инвертори, контролери, двигатели, захранвания, автоматика и електронни модули.
При високо напрежение устройството не оставя техниката да поеме риска директно.
Вместо това прекъсва захранването навреме и намалява риска от:
- повредени платки и електроника;
- изгаряне на чувствителни компоненти;
- непланирани спирания;
- скъпи ремонти;
- съкращаване живота на оборудването.
Настройки:
- Диапазон на защита от високо напрежение: 230V ~ 300V
- Време за възстановяване след пренапрежение: 220V ~ 295V
- Закъснение при възстановяване: 1s ~ 500s
- Време за реакция: 0.1s ~ 30s
Практичен съвет:
При инсталации с по-чувствителна електроника или скъпа автоматика задайте по-консервативна горна граница и по-кратко време за реакция.
Защита от ниско напрежение – спира работата, преди трифазната техника да започне да работи нестабилно
Ниското напрежение е честа причина за прегряване, неефективна работа, труден старт и повишено натоварване на трифазни двигатели и машини. Именно затова Tomzn TOVPD3-100VAS позволява да зададете долен праг, под който захранването да бъде прекъснато автоматично.
Това е особено полезно за:
- мотори;
- вентилатори;
- помпи;
- компресори;
- машини с електроника;
- оборудване, което не трябва да работи при спад в мрежата.
При ниско напрежение често се появяват:
- затруднен старт;
- загряване на намотки;
- нестабилна работа;
- грешки в управлението;
- ускорено износване.
Настройки:
- Диапазон на защита от ниско напрежение: 140V ~ 210V
- Напрежение за възстановяване: 145V ~ 215V
- Закъснение при възстановяване: 1s ~ 500s
- Време за реакция: 0.1s ~ 30s
Практичен съвет:
Не настройвайте долния праг прекалено ниско само за да не изключва често. По-добре е защитата да спре навреме, отколкото мотор или машина да работи продължително в опасен режим.
Защита от претоварване по ток – контрол върху натоварването на трифазната линия
Tomzn TOVPD3-100VAS следи и консумацията по ток, като при превишаване на зададената стойност прекъсва захранването. Това предпазва линията и свързаното оборудване от претоварване, нагряване и повреди.
Тази функция е особено полезна при:
- трифазни табла;
- производствени машини;
- двигатели;
- компресори;
- линии с високо натоварване;
- обекти, където искате по-строг контрол на консумацията.
Настройки:
- Диапазон на защита по ток: 1A ~ 100A / OFF
- Закъснение при възстановяване след свръхток: 1s ~ 500s
- Време за реакция при претоварване: 0.1s ~ 30s
- Брой последователни сработвания при свръхток: 1 ~ 20 / OFF
Практичен съвет:
Настройвайте прага по ток според реалния товар на инсталацията, а не максимално възможната стойност. Така защитата ще има реална практическа полза.
Защита от фазов дисбаланс – важна функция за трифазни мотори и чувствителни товари
Tomzn TOVPD3-100VAS разполага със защита от несиметрия между фазите. Ако разликата между фазовите напрежения надмине зададената стойност, устройството прекъсва захранването.
Това е много важно при трифазни системи, защото фазовият дисбаланс може да доведе до:
- неравномерна работа;
- прегряване;
- повреда на двигатели;
- повишено натоварване на една от фазите;
- намалена ефективност и риск от авария.
Настройки:
- Стойност на фазов дисбаланс: 20V ~ 99V
- Стойност за възстановяване при дисбаланс: 15V ~ 94V
Практичен съвет:
Ако защитавате двигатели, компресори или оборудване с висока чувствителност към качеството на захранването, тази функция е особено важна и не бива да се подценява.
Защита от последователност на фазите – предотвратява грешна работа при разменени фази
Tomzn TOVPD3-100VAS поддържа и защита от неправилна последователност на фазите. Това е много полезно при трифазни двигатели и машини, при които грешната фазова последователност може да доведе до неправилна посока на въртене, опасна работа или повреда.
Настройка:
Защита от фазова последователност: ON / OFF
Практичен съвет:
Ако устройството ще защитава трифазен мотор, почти винаги е добра идея тази функция да бъде активна.
Регулируемо време за реакция и повторно включване – настройка според товара
Tomzn TOVPD3-100VAS позволява да настройвате както времето за реакция при грешка, така и времето за повторно включване след нормализиране на параметрите.
Това е важно, защото различните товари изискват различен подход. Някои машини трябва да бъдат изключвани бързо, а други имат нужда от по-голямо закъснение за безопасно повторно включване.
Настройки:
- Време за забавяне при включване: 1s ~ 500s
- Време за възстановяване: 1s ~ 500s
- Време за реакция: 0.1s ~ 30s
Практичен съвет:
За компресори, двигатели и помпи задайте по-голямо време за повторно включване, за да избегнете твърде бърз рестарт след смущение в мрежата.
Дисплей за напрежение и ток в реално време – пълен контрол върху трите фази
Tomzn TOVPD3-100VAS показва в реално време напрежението и тока по трите фази – L1, L2 и L3. Това е много ценно както при ежедневна експлоатация, така и при диагностика и настройка.
С този дисплей можете веднага да видите:
- дали фазите са балансирани;
- дали една от фазите е натоварена повече;
- дали има отклонение в напрежението;
- дали настройките на защитата са правилно подбрани;
- дали има нужда от калибрация.
Практичен съвет:
След монтажа наблюдавайте стойностите при различни режими на работа. Така ще настроите по-прецизно защитите и ще разберете по-лесно как работи конкретната инсталация.
Ръчна калибрация на напрежение и ток – по-прецизна работа при нужда
Устройството позволява ръчна корекция на показанията за напрежение и ток, ако искате по-прецизно съвпадение с измервателен уред.
Настройки:
- Калибрация на напрежение: -9.5% ~ +9.5%
- Калибрация на ток: -9.5% ~ +9.5%
Практичен съвет:
Калибрирайте само ако разполагате с надежден референтен измервателен уред. Ако не сте сигурни, по-добре оставете фабричните стойности.
Подходящо за индустриални и търговски приложения – защита за реално натоварени трифазни системи
Tomzn TOVPD3-100VAS е създаден за монтаж на DIN шина и е отличен избор за:
- трифазни табла;
- производствени линии;
- машини;
- електродвигатели;
- помпени системи;
- компресори;
- цехове;
- работилници;
- складове;
- търговски и сервизни обекти;
- инсталации, където качеството на трифазното захранване е критично важно.
Това устройство е много добър избор за хора, които искат:
- по-висока защита на техниката;
- по-малък риск от аварии;
- контрол в реално време;
- защита от дисбаланс и грешна фазова последователност;
- гъвкави настройки според конкретната система.
Характеристики на Трифазно Реле със Защита от Напрежение Tomzn TOVPD3-100VAS
| Марка | Tomzn |
| Модел | TOVPD3-100VAS |
| Смарт протокол/функции | Не |
| Тип | Трифазно реле със защита от напрежение и ток |
| Номинално напрежение | 3 x 230V AC, 50/60 Hz |
| Максимален ток на натоварване | 1 ~ 100A (по подразбиране: 100A) Регулируем параметър |
| Режими на работа | SYN / ASY |
| Защита от високо напрежение | Регулируема |
| Защита от ниско напрежение | Регулируема |
| Защита от претоварване по ток | Регулируема |
| Защита от фазов дисбаланс | Да |
| Защита от последователност на фазите | Да |
| Време за забавяне при включване (P1) | 1 ~ 500s |
| Стойност на защита от пренапрежение (U1) | 230 ~ 300V |
| Стойност за възстановяване след пренапрежение (U2) | 220 ~ 295V |
| Време за забавяне при възстановяване след пренапрежение (U3) | 1 ~ 500s |
| Време за реакция при пренапрежение (U4) | 0.1 ~ 30s |
| Стойност на защита от ниско напрежение (U5) | 140 ~ 210V |
| Стойност за възстановяване след ниско напрежение (U6) | 145 ~ 215V |
| Време за забавяне при възстановяване след ниско напрежение (U7) | 1 ~ 500s |
| Време за реакция при ниско напрежение (U8) | 0.1 ~ 30s |
| Калибрация на напрежение (U9) | -9.5% ~ +9.5% |
| Стойност на фазов дисбаланс (U10) | 20 ~ 99V |
| Стойност за възстановяване при фазов дисбаланс (U11) | 15 ~ 94V |
| Защита от фазова последователност (U12) | ON / OFF |
| Стойност на защита по ток (C1) | 1 ~ 100A / OFF |
| Време за забавяне при възстановяване след свръхток (C2) | 1 ~ 500s |
| Време за реакция при свръхток (C3) | 0.1 ~ 30s |
| Калибрация на ток (C4) | -9.5% ~ +9.5% |
| Брой последователни сработвания при свръхток (C5) | 1 ~ 20 / OFF |
| Режим | SYN / ASY (CEL) SAY / SYN |

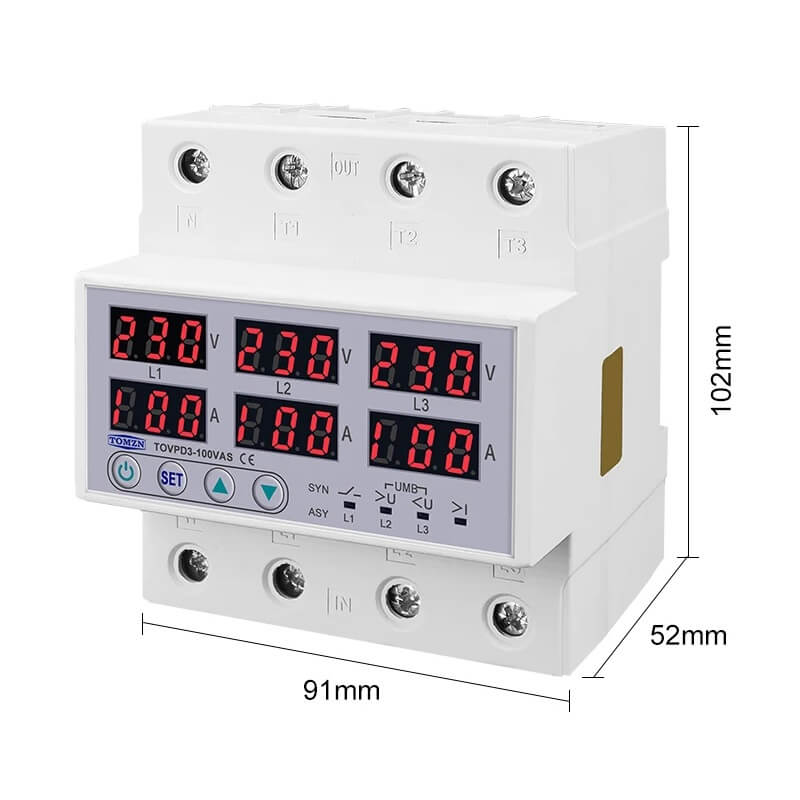

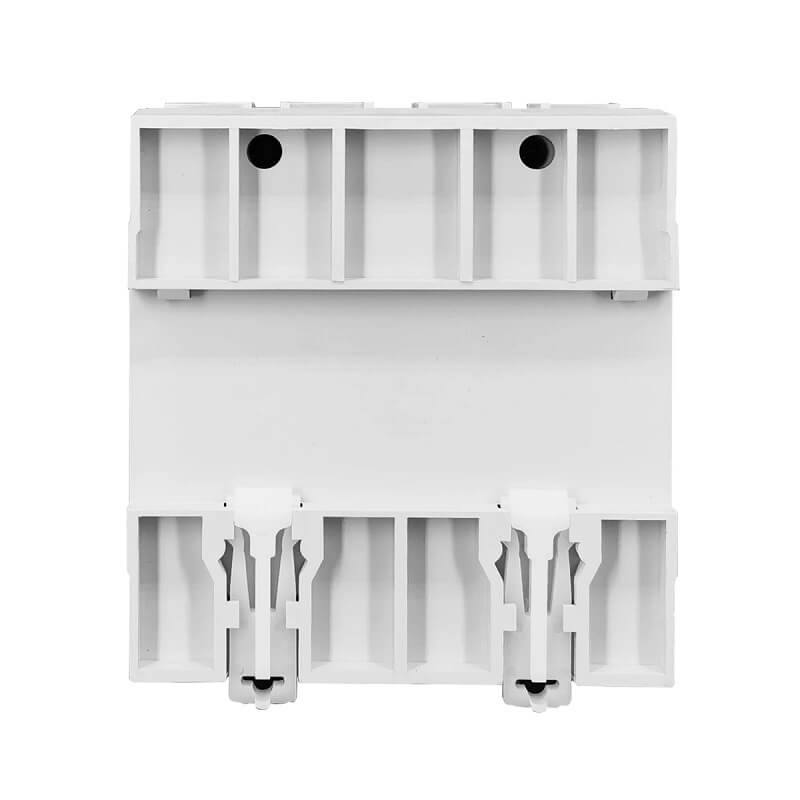

| Монтаж | 35мм DIN шина |
| Работна температура и влажност | 0℃ ~ +40℃, 20% ~ 85% RH (без конденз) |
| Сертификати за съответствие | CE, RoHS |
| Материал | ABS V0 |
| Съдържание на пакета | Трифазна защита за напрежение и ток 100A – 1бр, Инструкция EN – 1бр |
| Гаранция | 2 Години |
