Описание
5-Пинови Конектори за RGBW LED Ленти – Сигурна връзка без запояване
5-пиновите съединителни конектори са предназначени за RGBW LED ленти – т.е. ленти, които имат червен (R), зелен (G), син (B) и бял (W) канал, плюс захранваща линия.
Те позволяват лесно и бързо свързване на RGBW лентите към захранване или свързване помежду им, без нужда от запояване.
За какво се използват?
Стартов конектор – за свързване на RGBW LED лента към захранващ кабел, адаптер или контролер.
Междинен (PCB to PCB) конектор – за удължаване на лента към лента с помощта на кабел по средата.
Предимства:
- Бърз и чист монтаж – без запояване
- Надеждни контактни зъбци от мед
- Цветово маркирани проводници (черен + / зелен / червен / син / бял)
- Подходящи за ленти с ширина 10 мм (SMD) и 12 мм (COB)
- Поддържат до 4A максимален ток
Всеки артикул се предлага в комплект от 5 броя

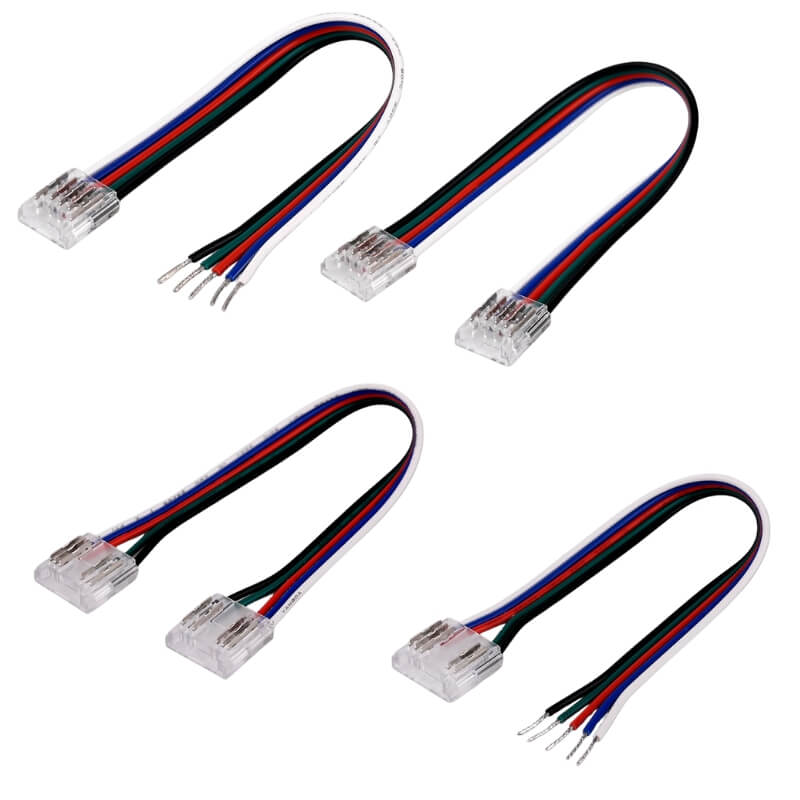

Видове RGBW конектори и предназначение

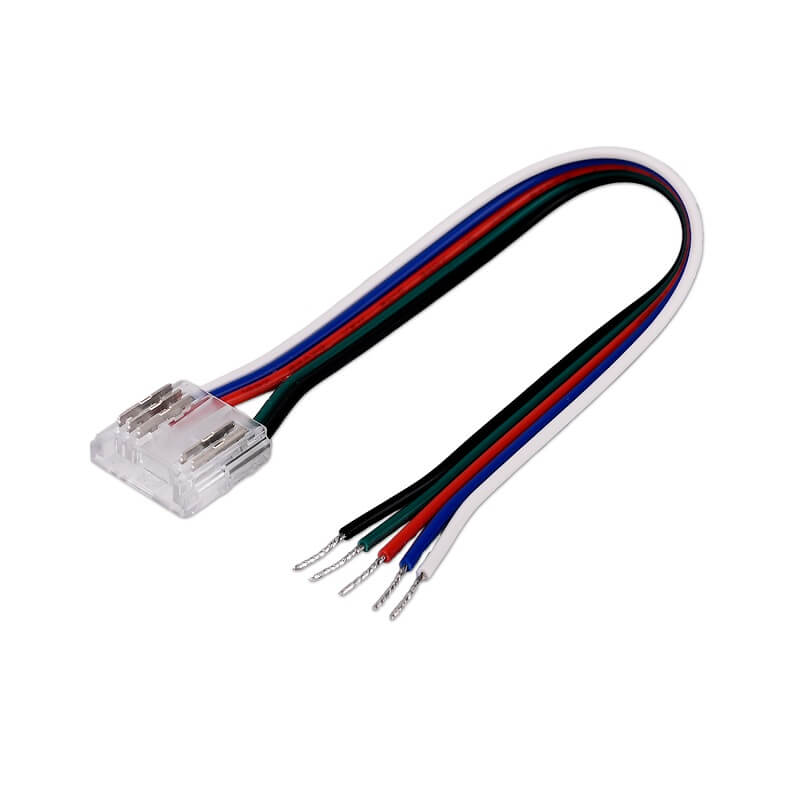

1. Стартов конектор (POWER to STRIP)
За какво служи:
Използва се за захранване на COB RGBW LED лента – т.е. свързване на лентата към контролер, адаптер или захранващ кабел.
Съвместимост:
- Подходящ за COB RGBW ленти с ширина 12 мм
- Работи с 12V/24V системи
Технически данни:
- Кабел: 15 см, 24AWG, с фабрично маркирани проводници
- Цветова схема: черен (+), зелен, червен, син, бял
- Максимален ток: 4A

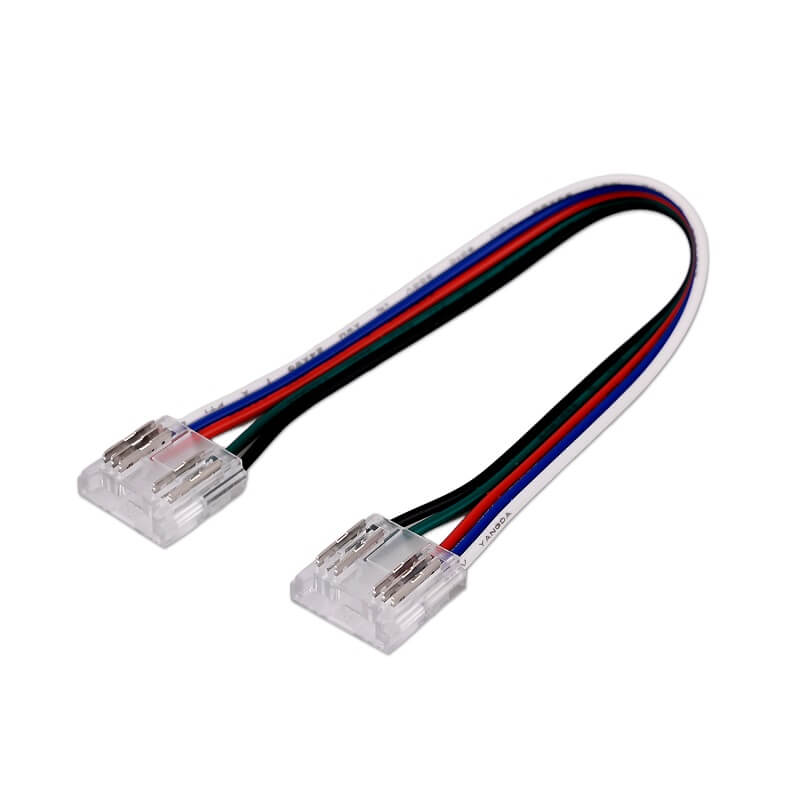

2. Междинен конектор (PCB to PCB)
За какво служи:
Позволява свързване на две COB RGBW LED ленти чрез кабел в средата. Подходящ за монтажи, при които лентите са разположени на разстояние или на различни повърхности.
Съвместимост:
- COB RGBW LED ленти – 12 мм ширина
Технически данни:
- 2 глави с кабел по средата: 15 см, 22AWG
- Цветова схема: черен (+), зелен, червен, син, бял
- Максимален ток: 4A

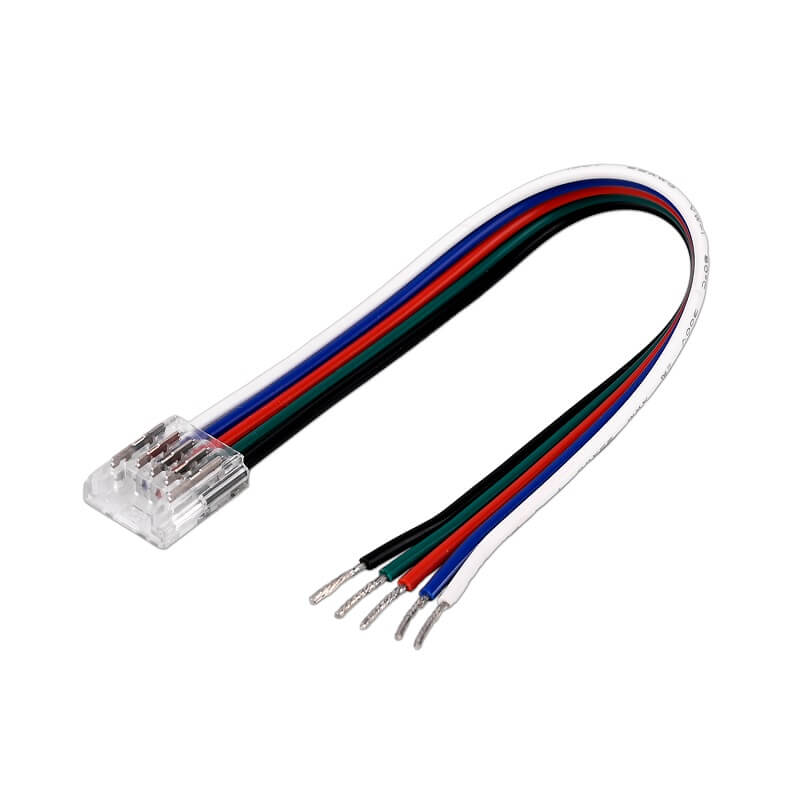

3. Стартов конектор (POWER to STRIP)
За какво служи:
Използва се за захранване на SMD RGBW LED лента, включително модели с висока плътност. С този конектор свързвате лентата директно към захранване или контролер.
Съвместимост:
- Подходящ за SMD RGBW ленти с ширина 10 мм
- Съвместим с ленти с 60 LED/m RGB5050 + 60 LED/m 2835 (бяло)
Технически данни:
- Кабел: 15 см, 24AWG
- Цветова схема: черен (+), зелен, червен, син, бял
- Максимален ток: 4A

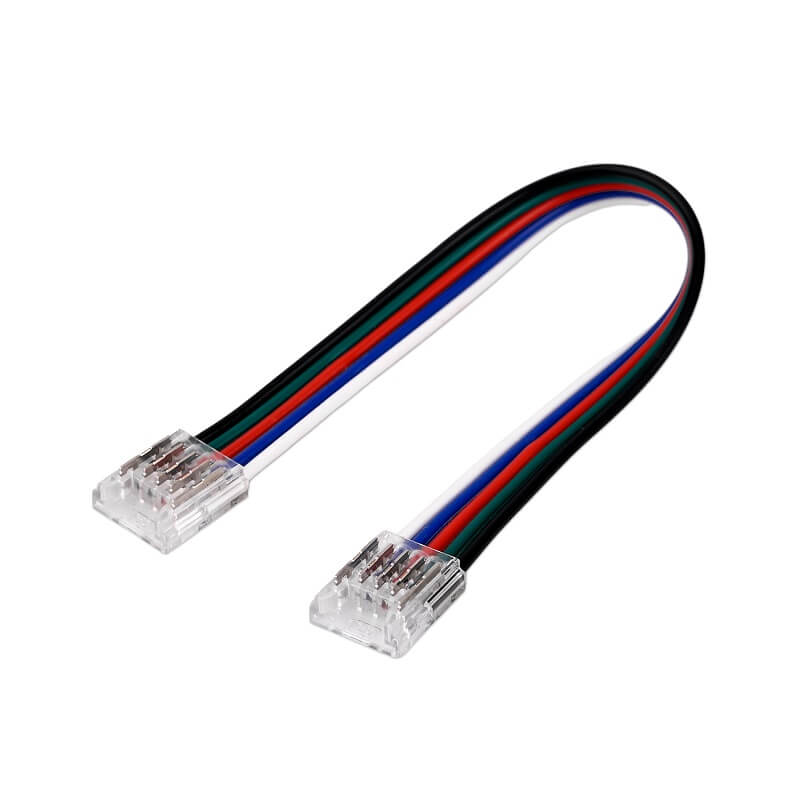

4. Междинен конектор (PCB to PCB)
За какво служи:
Свързва два RGBW SMD LED сегмента, например при удължаване, преминаване през ъгли или различни повърхности.
Съвместимост:
- SMD RGBW ленти с ширина 10 мм
- Поддържа ленти с висока плътност – RGB + бяло
Технически данни:
- 2 глави с кабел между тях: 15 см, 24AWG
- Цветова схема: черен (+), зелен, червен, син, бял
- Максимален ток: 4A
Характеристики на съединителен конектор 5 пина за RGBW LED ленти
| Модел | 5 пин Стартов Кабелен Конектор SMD | 5 пин Стартов Кабелен Конектор COB | 5 пин Междинен Конектор SMD | 5 пин Междинен Конектор COB |
| За LED Ленти с ширина | 10мм | 12мм | 10мм | 12мм |
| Тип LED Лента | SMD | COB | SMD | COB |
| Захранване | DC 12V – 24V | DC 12V – 24V | DC 12V – 24V | DC 12V – 24V |
| Максимален ток | 4A | 4A | 4A | 4A |
| Проводници | 5 | 5 | 5 | 5 |
| За тип LED лента | RGBW | RGBW | RGBW | RGBW |
| Методи за свързване | Захранване към лента | Захранване към лента | Лента към лента | Лента към лента |
| Тип кабел и дължина | 15 см, 24AWG | 15 см, 24AWG | 15 см, 24AWG | 15 см, 22AWG |
| Означение на проводници | черен (+), зелен, червен, син, бял | черен (+), зелен, червен, син, бял | черен (+), зелен, червен, син, бял | черен (+), зелен, червен, син, бял |
| Употреба | Вътрешни инсталации | Вътрешни инсталации | Вътрешни инсталации | Вътрешни инсталации |
| Сертификати за съответствие | СЕ, FCC, RoHS | СЕ, FCC, RoHS | СЕ, FCC, RoHS | СЕ, FCC, RoHS |
| Сертификат за устойчивост | IP20 | IP20 | IP20 | IP20 |
| Работна температура | -20° ∼ 45° | -20° ∼ 45° | -20° ∼ 45° | -20° ∼ 45° |
| Съдържание на комплекта | 5 PIN Конектор от захранване към лента SMD 10мм – 5бр | 5 PIN Конектор от захранване към лента COB 12мм – 5бр | 5 PIN Конектор от лента към лента SMD 10мм – 5бр | 5 PIN Конектор от лента към лента COB 10мм – 5бр |
| Гаранция | 2 години | 2 години | 2 години | 2 години |
