5 PIN Съединителни Конектори за RGBW LED Ленти 10мм/12мм SMD/COB – Комплект 5бр

Описание

5-Пинови Конектори за RGBW LED Ленти – Сигурна връзка без запояване

5-пиновите съединителни конектори са предназначени за RGBW LED ленти – т.е. ленти, които имат червен (R), зелен (G), син (B) и бял (W) канал, плюс захранваща линия.

Те позволяват лесно и бързо свързване на RGBW лентите към захранване или свързване помежду им, без нужда от запояване.

За какво се използват?

Стартов конектор – за свързване на RGBW LED лента към захранващ кабел, адаптер или контролер.

Междинен (PCB to PCB) конектор – за удължаване на лента към лента с помощта на кабел по средата.

Предимства:

• Бърз и чист монтаж – без запояване
• Надеждни контактни зъбци от мед
• Цветово маркирани проводници (черен + / зелен / червен / син / бял)
• Подходящи за ленти с ширина 10 мм (SMD) и 12 мм (COB)
• Поддържат до 4A максимален ток

Всеки артикул се предлага в комплект от 5 броя

Видове RGBW конектори и предназначение

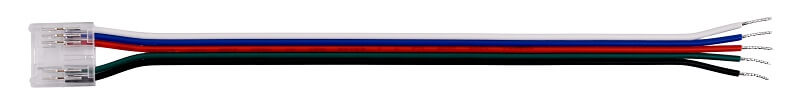

1. Стартов конектор (POWER to STRIP)

За какво служи:

Използва се за захранване на COB RGBW LED лента – т.е. свързване на лентата към контролер, адаптер или захранващ кабел.

Съвместимост:

• Подходящ за COB RGBW ленти с ширина 12 мм
• Работи с 12V/24V системи

Технически данни:

• Кабел: 15 см, 24AWG, с фабрично маркирани проводници
• Цветова схема: черен (+), зелен, червен, син, бял
• Максимален ток: 4A

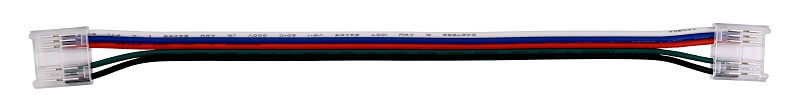

2. Междинен конектор (PCB to PCB)

За какво служи:

Позволява свързване на две COB RGBW LED ленти чрез кабел в средата. Подходящ за монтажи, при които лентите са разположени на разстояние или на различни повърхности.

Съвместимост:

• COB RGBW LED ленти – 12 мм ширина

Технически данни:

• 2 глави с кабел по средата: 15 см, 22AWG
• Цветова схема: черен (+), зелен, червен, син, бял
• Максимален ток: 4A

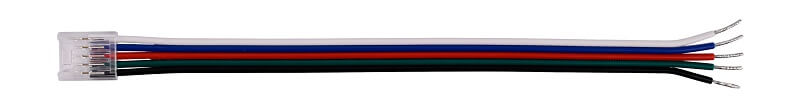

3. Стартов конектор (POWER to STRIP)

За какво служи:

Използва се за захранване на SMD RGBW LED лента, включително модели с висока плътност. С този конектор свързвате лентата директно към захранване или контролер.

Съвместимост:

• Подходящ за SMD RGBW ленти с ширина 10 мм
• Съвместим с ленти с 60 LED/m RGB5050 + 60 LED/m 2835 (бяло)

Технически данни:

• Кабел: 15 см, 24AWG
• Цветова схема: черен (+), зелен, червен, син, бял
• Максимален ток: 4A

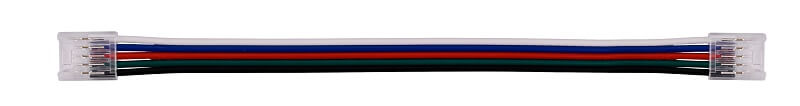

4. Междинен конектор (PCB to PCB)

За какво служи:

Свързва два RGBW SMD LED сегмента, например при удължаване, преминаване през ъгли или различни повърхности.

Съвместимост:

• SMD RGBW ленти с ширина 10 мм
• Поддържа ленти с висока плътност – RGB + бяло

Технически данни:

• 2 глави с кабел между тях: 15 см, 24AWG
• Цветова схема: черен (+), зелен, червен, син, бял
• Максимален ток: 4A

Характеристики на съединителен конектор 5 пина за RGBW LED ленти
