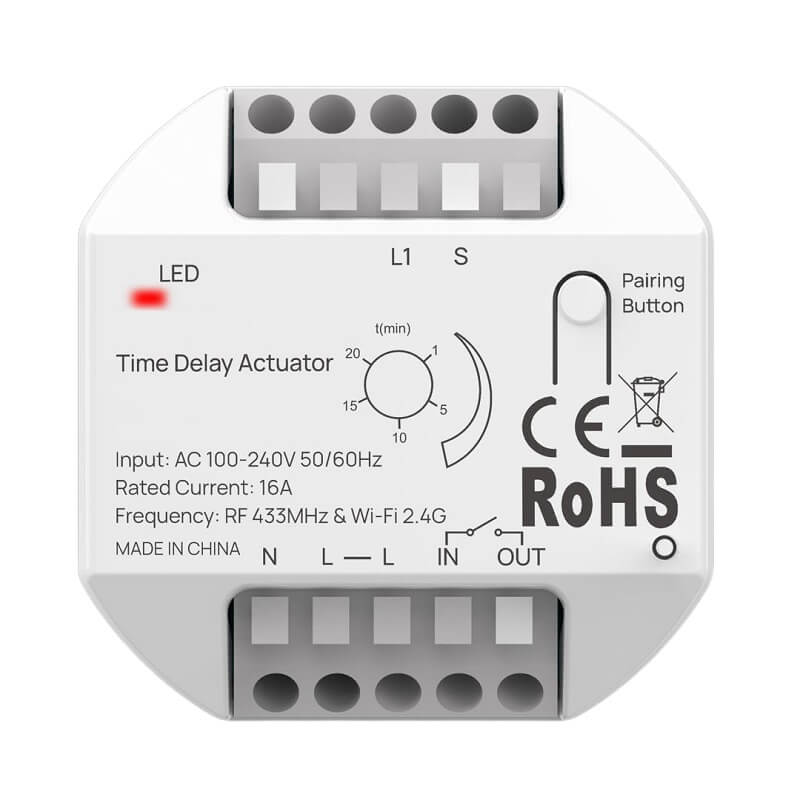

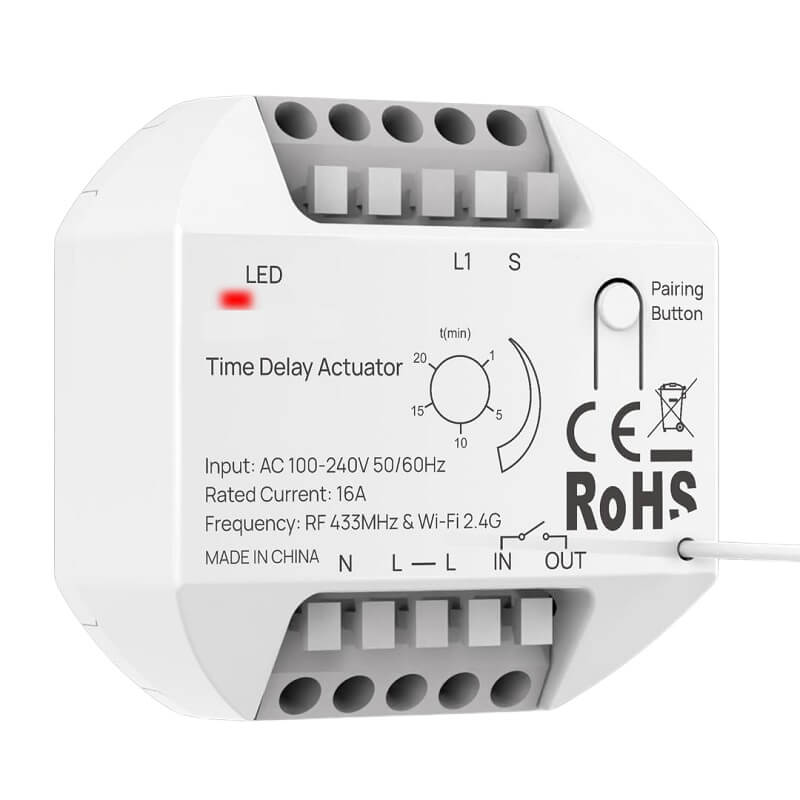

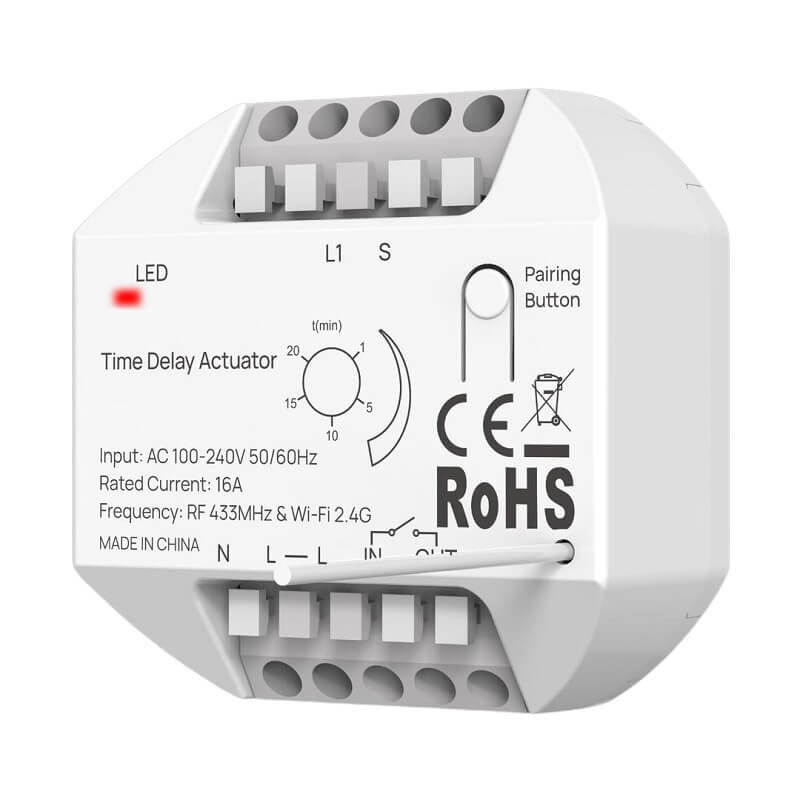

WiFi + RF Реле за Време със Закъснение на Изключването 16A EBL

Описание

Какво представлява WiFi + RF реле за време Tuya?

WiFi + RF реле за време със сух контакт и закъснение на изключването (OFF delay relay/time delay relay) е устройство, което след получаване на команда за изключване, не прекъсва веригата моментално, а изчаква предварително зададено време преди да изключи.

Съчетава се идеално с кинетични ключове и устройства от серията EBL, а също така може да бъде управляван и от мобилен телефон чрез приложението Smart Life (Tuya).

Най-полезната функция на устройството е възможността за настройване на автоматично изключване със закъснение до 20 минути.

Това е особено практично за:

• Коридори, мокри и сервизни помещения – осветлението се изключва автоматично след определено време;
• Гаражи и мазета – предотвратява забравено включено осветление;
• Стълбища – като стълбищен автомат;
• Детски стаи – родителите могат да настроят автоматично изключване;
• Офис пространства – осигурява автоматизация на осветлението след работно време.

Свързаност и управление на програмирумо реле със забавяне

Времевото реле предлага три начина за управление, които могат да се използват едновременно:

1. С безжични кинетични ключове EBL – могат да се добавят до 10 допълнителни точки за управление без окабеляване;
2. През WiFi с Tuya приложението – дава възможност за дистанционно управление и настройка на таймери;
3. Чрез съществуващите ключове – Необходимо е наличие на нулев проводник в конзолата.

Важно предимство е обхватът на RF комуникацията – до 80м на открито и 25м в сграда, което е достатъчно за повечето домове и офиси.

Процесът е следният:

1. Включване – моментално (без забавяне);
2. Стартиране на таймера;
3. Изчакване на зададеното време (0-20 минути);
4. Автоматично изключване след изтичане на времето.

Монтаж и съвместимост на закъснително реле

Релето за време със закъснение е подходящо за скрит монтаж в кутия на превключватели или разпределителна (виж размера в таблицата с характеристиките най-отдолу), на таван, в електрическо табло и други.

За инсталацията в конзола е необходимо наличие на неутрален (нулев) проводник при ключа. Ако няма нулев проводник в конзолата, релето се монтира на тавана.

Релето за време използва удобни push-in клеми, които правят свързването бързо и надеждно без нужда от специални инструменти.

Поддържа натоварване до 16A, което го прави съвместим с повечето битови осветителни тела.

Работи в широк температурен диапазон (-20 до +55°C) и влажност до 95%, което го прави подходящ дори за бани и други влажни помещения.

Особености при експлоатация на реле с таймер

Релето за време има няколко специфики в работата си, които са напълно нормални за този клас устройства:

• Таймерът за закъснение работи с минимално отклонение от зададеното време (±10%), което е стандартно за битови контролери и на практика няма да забележите разлика в ежедневната употреба.
• Както при всички смарт устройства, дистанционното управление през приложението изисква WiFi връзка. Дори и без интернет, контролерът продължава да изпълнява основната си функция чрез физическите ключове – точно както традиционните ключове.
• Промяната на времето за закъснение става лесно – просто изключете и включете отново устройството след задаването на новата стойност. Това е направено умишлено като защита от случайна промяна на настройките.
• Фокусиран е върху основната функция включване/изключване, което го прави изключително надежден и лесен за употреба. Ако се нуждаете от димиране, разгледайте другите модели от серията, специално проектирани за тази цел.

Енергийна ефективност и Безопасност

С консумация под 1W в режим на готовност, устройството е енергийно ефективно.
Релето за време е особено подходящ за ретрофит (модернизиране на съществуващи инсталации към смарт управление без сериозна реконструкция).
Той предлага баланс между традиционно и модерно управление, като същевременно добавя полезни функции за автоматизация.
Притежава CE и ROHS сертификация, отговаряйки на европейските стандарти за безопасност и електромагнитна съвместимост (EN60669-1:2018, EN IEC55015:2019). Това гарантира безопасна експлоатация в домашна и офис среда.

Добавяне на WiFi + RF Реле за време в мобилно приложение

• Свържете релето с таймер към захранването;
• Отворете приложението Tuya (Smart Life) на телефона си;
• Натиснете “+” за добавяне на ново устройство;
• Изберете “Друго” -> “Превключвател”;
• Уверете се, че индикаторът на контролера мига бързо (приблизително 2 пъти в секунда);
• Ако не мига, задръжте бутона за сдвояване за 10 секунди, докато индикаторът светне постоянно, след което го отпуснете;
• Въведете вашата WiFi мрежа и паролата в приложението;
• Изчакайте, докато приложението намери устройството (обикновено около 30 секунди);
• Готово! Вече можете да управлявате контролера от телефона си.

Сдвояване на Реле за време с кинетичен ключ EBL

Метод 1: Чрез приложението

1. Отворете приложението Tuya и изберете устройството, което искате да свържете.
2. Натиснете “Сдвояване” -> “Започни сдвояване”.
3. Натиснете бутона на безжичния ключ един път.
4. Готово! Безжичният ключ вече управлява осветлението.

Метод 2: Без приложение

• Задръжте бутона за сдвояване на контролера за 3 секунди, докато индикаторът започне да мига бавно.
• Натиснете бутона на безжичния ключ.
• Когато индикаторът на контролера спре да мига, сдвояването е успешно.

Ако възникне проблем със сдвояването, изчистете всички връзки, като задържите бутона за сдвояване за 10 секунди, докато индикаторът спре да мига. След това повторете процеса.

Настройване на закъснението за изключване

Чрез мобилното приложение:

1. Отворете устройството в приложението Tuya Smart;
2. Изберете опцията “Обратно броене” (Countdown);
3. Настройте желаното време за закъснение (от 0 до 20 минути);
4. Потвърдете настройката.

• Важно: Часовете (hours) винаги остават на 0;
• Закъснението се активира само когато осветлението е включено.

Чрез физическия контролер:

1. Намерете регулатора на контролера.

За изключване на закъснението:

• Завъртете регулатора на позиция “0”.

За включване на закъснение:

• Завъртете регулатора до желаната стойност в минути:
  • Стрелка на “5” = закъснение от 5 минути;
  • Максимално закъснение: 20 минути.

Ключови моменти:

• Синият индикатор свети, когато функцията за закъснение е активна.
• При достигане на зададеното време:
  • Осветлението се изключва автоматично;
  • Синият индикатор също изгасва.

За промяна на вече зададено време:

1. Изключете осветлението;
2. Настройте новото време на регулатора или в приложението;
3. Включете осветлението отново – новата настройка ще бъде активна.

Съвет:

Започнете с по-кратко време (например 1-2 минути), за да тествате функцията. След това настройте желаното закъснение според вашите нужди.

Характеристики на WiFi + RF Реле с таймер

Модел	WiFi+RF таймер реле за време EBL ERC2304-W
Захранване	AC100V-240V 50V/60Hz
Начин на захранване	L (фаза) и N (нула) окабеляване
Номинален ток	16 А
Тип реле	Сух контакт
Закъснение	0 – 20 мин
WiFi Свързаност	WiFi Мрежа 2.4Ghz
Мобилно приложение	Smart Life (Tuya)
Честота на свързаност	RF 433MHz кодирана честота
Чувствителност на RF приемане	110 dBm
Обхват на управление от ключ	до 25 метра на закрито и до 80 метра на открито пространство
Памет	Свързване на до 10 броя бутона
Употреба	Вътрешна и външна (при поставяне в противолажна кутия) употреба
Сертификати за съответствие	СЕ, FCC, RoHS EN60669-1:2018 EN IEC55015:2019
Работна температура	-25° ∼ 55°
Размери	52 x 52 x 23 мм
Съдържание на комплекта	WiFi+RF реле за време EBL – 1бр, ръководство за употреба EN
Гаранция	2 години
