LED Контролер с PIR Сензори за Осветление на Стълбищен Парапет

Описание

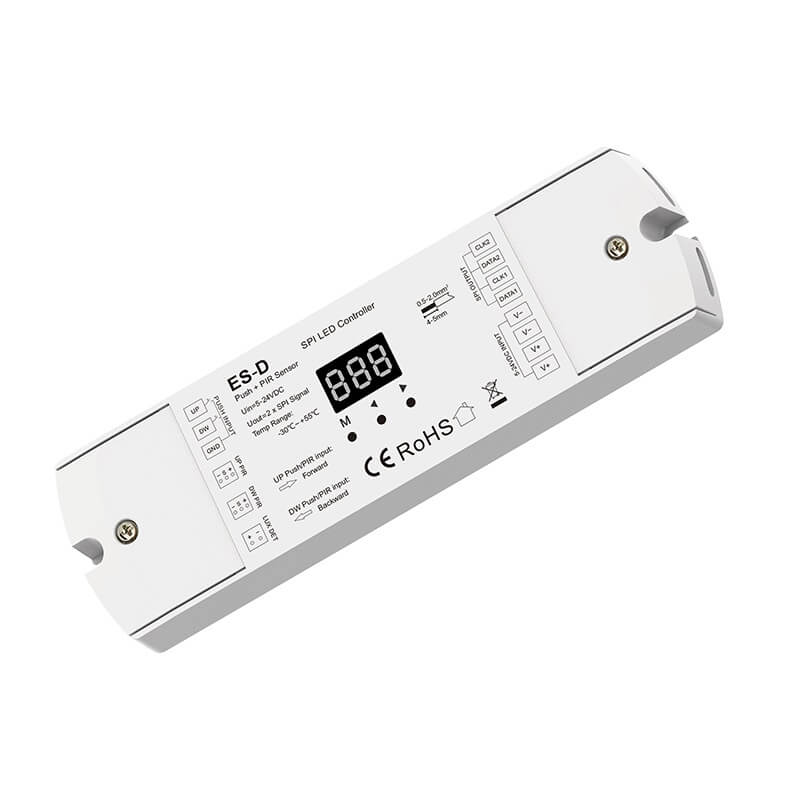

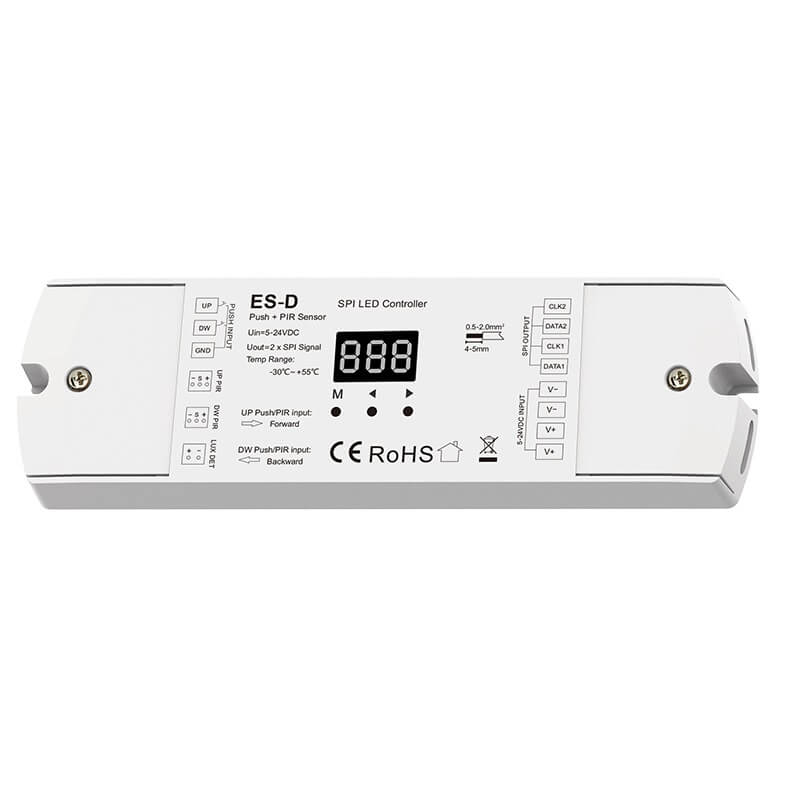

Двоен PIR сензор + Двоен бутон SPI контролер

Стълбищният контролер за LED лента за парапет модел ES-D (Двоен PIR сензор + Двоен бутон SPI контролер) е съвременно устройство, предназначено за автоматизация и управление на осветлението в стълбищни пространства.

Неговата способност да управлява голям брой пиксели и да реагира на различни входни сигнали го прави много функционален и полезен за създаване на безопасна и приветлива среда.

Настройките и управлението се извършват лесно от 3 бутона, разположени върху корпуса на устройството.

Входно напрежение

Контролерът работи с входно напрежение от 5 до 24VDC, което го прави подходящ за използване с различни видове LED ленти и осигурява гъвкавост при инсталацията.

Изходен сигнал

Работи с многоцветна адресируема RGB IC или бяла SPI Pixel LED ленти, максимален брой пиксели 960.

Може да управлява 28 вида IC дигитални RGB  или бели IC LED ленти, типът на IC и редът R/G/B могат да бъдат настроени: TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205, GS8206, GS8208, LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, SM16703P.

Препоръчваме следните адресируеми светодиодни ленти:

• RGB адресируема SMD LED Лента;
• Бяла адресируема SMD LED Лента;
• Бяла адресируема COB LED Лента.

Поддържа 8 нива на скорост на светлината и 10 нива на регулируема яркост.

Поддържа самоизключване след определено време при липса на движение.

Входен сигнал

Контролерът може да приема сигнали от два вида източници – PIR сензор (датчик за движение) и бутон.

Един бутон може да се свърже с множество контролери за последователно превключване.

Това позволява автоматично активиране на осветлението при засичане на движение в района на стълбището или ръчно управление чрез натискане на бутон.

Функции на Контролер за стълбищно осветление ES-D

Активиране на LED осветление чрез PIR сензор

Контролерът е оборудван с два PIR сензора, които могат да бъдат инсталирани на желано място за детекция на движение. Обикновено в долната и горната част на стълбището.

Осветлението се активира автоматично, когато сензорът улови движение в рамките на 3 метра, с ъгъл на детекция 30°.

Това е идеално за стълбища, коридори и други пространства, където е необходимо осветление при приближаване.

Режим на поток от цветна или бяла светлина

Системата позволява свързване към два PIR сензора или два бутона за активация, управлявайки RGB или бяла LED пикселна лента.

Забележка: Не работи с обикновени аналогови LED ленти. Работи само с адресируеми LED Ленти.

Това предоставя възможност за създаване на динамични светлинни ефекти, като поток от светлина, който може да преминава през различни цветове или да поддържа единен тон в бяло.

Такъв режим е подходящ за украса и функционално осветление във външни пространства като градини и вътрешни като фоайета или лобита.

Режим на стъпково светене с цветна или бяла светлина

Свържете с два PIR сензора или два бутона и RGB или бяла LED пикселна лента.

Този режим позволява последователно активиране на светлината в определен брой стъпки, като всяка стъпка може да бъде индивидуално настроена за различни светлинни ефекти.

Множество SPI контролери, свързани с автовъзстановяващ се бутон

Позволява свързването на множество контролери към един бутон за реализиране на последователен контрол на превключването.

Това улеснява управлението на комплексни осветителни схеми, където различни секции на светлината трябва да бъдат активирани в определена последователност.

Списък съвместими IC типове за цифрови пикселни RGB/бели LED ленти

За настройка на параметрите на LED лентата, натиснете и задръжте клавишите M и ▲ за 2 секунди. Това ви позволява да влезете в режим за настройка на типа чип и реда на RGB цветовете.

Списък на съвместимите IC типове:

№	Тип IC	Съвместими IC типове	Изходен сигнал
C11	TM1809	TM1804, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811, WS2812, SM16703P	DATA
C12	TM1829	TM1829	DATA
C13	TM1914A	TM1914A	DATA
C14	GW6205	GW6205	DATA
C15	GS8206	GS8206, GS8208	DATA
C21	LPD6803	LPD6803, LPD1101, D705, UCS6909, UCS6912	DATA, CLK
C22	LPD8803	LPD8803, LPD8806	DATA, CLK
C23	WS2801	WS2801, WS2803	DATA, CLK
C24	P9813	P9813	DATA, CLK
C25	SK9822	SK9822	DATA, CLK

Цифров дисплей и свободни настройки за светлинни ефекти

ES-D контролерът предлага възможност за регулиране на броя стъпки и скоростта на осветление, както и избор между множество цветови режими и от 1 до 8 нива на скорост.

Настройка на системните параметри

В този интерфейс можете да избирате между множество цветове и видове промяна на осветлението с регулируема яркост от 1 до 10 нива и скорост на светлината от 1 до 8 нива.

Закъснение при изключване на светлината

Задайте времето за закъснение за изключване на светлината след края на засичане от PIR:

5 секунди (d05), 10 секунди (d10), 30 секунди (d30), 1 минута (01d), 3 минути (03d), 5 минути (05d), 10 минути (10d), 30 минути (30d), 60 минути (60d), отмяна (d00).

Задавайки “Cancel”, означава да не изключва светлината след активация.

Откриване на светлина (Lux)

Настройте откриването на дневна светлина на “Lon” или изключено “LoF”. Когато разпознаването на дневна светлина е включено, PIR сензорът включва светлина само когато околната светлина е слаба.

Режим на цветен поток/стъпка

Кратко натискане на бутона ▼ за превключване между 10 цветни режима в последователност, където втората цифра показва от 0 до 9.

Кратко натискане на бутона ▲ за смяна между 5 типа промяна на светлината в поредица, където третата цифра показва от 1 до 5. Комбинацията от цвета и типа промяна формира 50 различни светлинни ефекти.

Списък на цветовете:

0. Потребителски определен (Rxx Gxx Bxx)
1. Червен
2. Оранжев
3. Жълт
4. Зелен
5. Циан
6. Син
7. Лилав
8. R/G/B трицветен
9. Седем цвята

Режим на бял поток/стъпка

Кратко натискане на бутона ◄ или ► за промяна на типа на светлинния ефект, където третата цифра показва от 1 до 5.

Списък на типове промени:

1. Поток
2. Преследване
3. Плаващ
4. Следа
5. Следа с черен сегмент

Тези настройки предоставят гъвкавост и разнообразие при създаването на персонализирани светлинни сценарии за всякакви приложения, подходящи за декоративно или функционално осветление.

Бележки по настройките и монтажа

Настройки:

1. Ако SPI LED лентата е еднопроводен метод за управление, изходите на сигналната линия DATA и CLK на контролера са еднакви и един контролер може да свърже четири LED ленти.
2. Ако SPI LED лентата е двужилен контролен метод, един контролер може да свърже две LED ленти.
3. Когато натоварването на SPI лентата не надвишава 15 A, едно и също захранване може едновременно да захранва ES-D контролера и SPI лентата едновременно.
Когато натоварването на SPI лентата надвишава 15 A, са необходими отделни захранвания за ES-D контролера и SPI лентата.
Само DATA и GND сигнални линии са свързани между ES-D контролера и SPI лентата.
4. PIR сензорът може да бъде заменен със сензор за инфрачервено отражение на стълбите (ES-T) или други сензори, които извеждат сигнали с ниво на 5V.
5. Моделът с цветен или бял светлинен поток може да контролира до 960 пикселни точки на SPI лента.
6. Стъпковият модел с цветна или бяла светлина по подразбиране е 30 стъпки с 10 пиксела на стъпка. броят на стъпката x дължината на пиксела на стъпка трябва да е ≤ 960.

Монтаж на PIR сензор:

1. Ако сензорът е изложен на пряка слънчева светлина, ще се въведе сигнал за смущение.
2. Сензорът трябва да се монтира в суха среда и да се пази от прозорци, климатик и вентилатори.
3. Уверете се, че сензорът стои далеч от източник на топлина, като например плотове, кухненски уреди, които генерират гореща пара,
стени и прозорци на пряка слънчева светлина, климатик, отопление, хладилници, печки и др.
4. Препоръчваме височината на монтаж на стена да е 1 – 1.5 метра и височината на монтаж на тавана да не е повече от 3 метра.
5. Не трябва да има подслон (параван, мебели, големи бонсай) в обсега на откриване.

Характеристики на управление за стълбищно осветление ES-D

Модел	ES-D контролер за осветление на стълбищен парапет
Входно напрежение	5-24 V DC
Входящ ток	15А
Допустима мощност	360W
Изходящ сигнал	2 X SPI(TTL)
Входящ сигнал	PIR Сензори или Пуш ключ (тип стълбищен)
Пиксели	960 бр макс.
Обхват на PIR Сензори	≤3м и 30°(±10° )
Управление	Физически бутони и дисплей
Сертификати за съответствие	CE, RoHS
EMC стандарт	ETSI EN 301 489-1 V2.2.3; ETSI EN 301 489-17 V3.2.4; Стандарт за безопасност: EN 62368-1:2020+A11:2020
Сертификат за устойчивост	IP20
Работна температура	– 30 ~ + 55 ℃
Материал	Алуминий, Пластмаса
Размер на модул	170 x 50 x 23 мм
Тегло	250 г

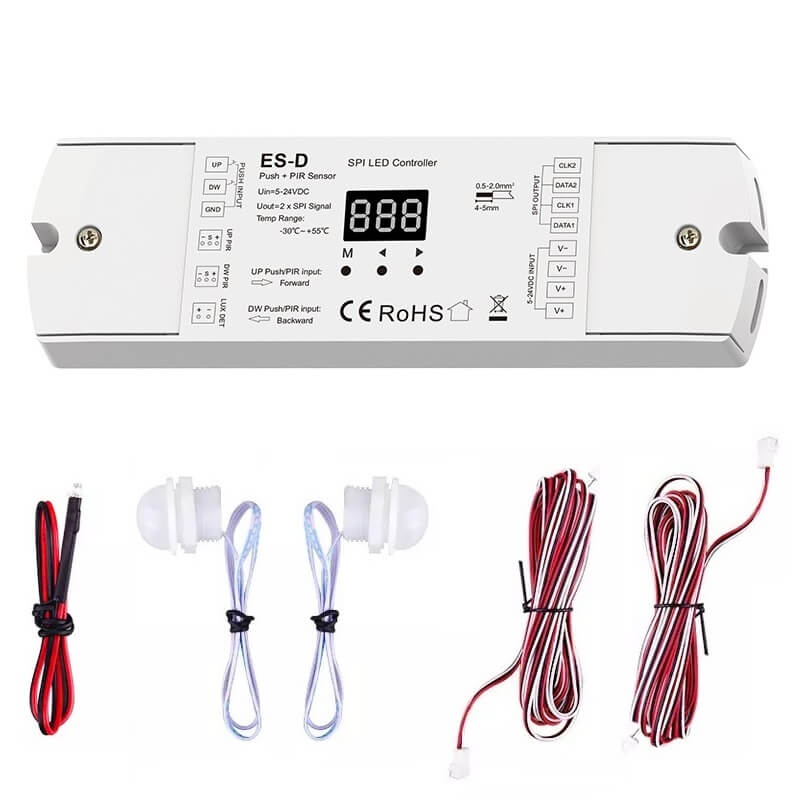

Съдържание на пакета	Контролер ES-D – 1бр, Датчик за дневна светлина (30cm) – 1бр, PIR сензор – 2бр, Удължителен кабел за PIR сензор 5 м – 2бр, Инструкция EN – 1бр.
Гаранция	2 Години
