Монофазна Автоматична Защита от Високо/Ниско Напрежение и Свръхток Tomzn 63A

Описание

Tomzn TOVPD1-60-EC – интелигентна защита за електроуреди и инсталации, когато напрежението и токът излязат от норма

Tomzn TOVPD1-60-EC е практично решение за защита на електрически вериги, уреди и чувствително оборудване от високо напрежение, ниско напрежение и претоварване по ток, с възможност за прецизна настройка според конкретното приложение и автоматично възобновяване на захранването, когато параметрите се нормализират.

Това не е просто „още едно реле“.

Това е монофазна защита за напрежение и ток, която помага да избегнете много реални проблеми: изгаряне на електроуреди, случайни спирания, нестабилна работа на техника, изключване на машини, повреди след токови колебания и излишни разходи за сервиз.

Подходящ е както за домашни табла, така и за офиси, работилници, складове, производствени помещения и други индустриални приложения, където стабилното електрозахранване е важно.

Защита от високо напрежение – пази уредите, когато мрежата „подаде повече ток от нужното“

Един от най-честите проблеми в електрическата мрежа е повишаване на напрежението над нормалните граници. При такива ситуации особено уязвими са електроника, LED осветление, телевизори, климатици, бойлери с електроника, WiFi устройства, контролери, захранвания и автоматизации.

Tomzn TOVPD1-60-EC следи напрежението в реално време и изключва автоматично, ако то премине зададената от вас граница.

Когато в мрежата има резки пикове, уредите не „поемат удара“ директно.

Вместо това защитата прекъсва веригата и намалява риска от:

• повредени платки;
• изгорели захранвания;
• скъпи ремонти;
• съкращаване живота на уредите;
• внезапни аварии в дома или обекта.

Настройки:

• Диапазон на защита от пренапрежение: 230V ~ 300V ~ OFF
• Стойност по подразбиране: 270V
• Възстановяване след пренапрежение: 225V ~ 295V
• Стойност по подразбиране: 250V
• Време за реакция: 0.1s ~ 30s
• По подразбиране: 0.5s
• Закъснение за повторно включване: 1s ~ 500s
• По подразбиране: 30s

Практичен съвет:

За стандартно домашно приложение често е разумно да се остави защитата от високо напрежение около фабричната стойност, освен ако не знаете, че мрежата във вашия район е по-нестабилна.

Ако имате чувствителна техника, по-краткото време за реакция е по-добър избор.

Защита от ниско напрежение – спира захранването, когато уредите работят „на мъка“

Много хора подценяват ниското напрежение, а именно то често води до неправилна работа, загряване, трудно стартиране и износване на уредите. Това е особено важно за компресорни и моторни товари като хладилници, фризери, помпи, климатици и някои машини.

Tomzn TOVPD1-60-EC позволява да зададете долна граница, под която захранването да бъде прекъснато.

При ниско напрежение уредите не просто „работят по-слабо“.

В много случаи те започват да работят неефективно и рисково:

• компресори стартират трудно;
• мотори загряват повече;
• електрониката може да работи нестабилно;
• системи с автоматизация могат да дават грешки или да рестартират;
• животът на оборудването се съкращава.

Настройки:

• Диапазон на защита от ниско напрежение: 140V ~ 210V ~ OFF
• Стойност по подразбиране: 170V
• Възстановяване след ниско напрежение: 145V ~ 215V
• Стойност по подразбиране: 190V
• Време за реакция: 0.1s ~ 30s
• По подразбиране: 0.5s
• Закъснение за повторно включване: 1s ~ 500s
• По подразбиране: 30s

Практичен съвет:

Ако защитавате уреди с компресор или мотор, не задавайте прекалено нисък праг „само за да не изключва често“. По-добре е защитата да прекъсне навреме, отколкото компресорът да работи в лош режим и да се повреди.

Защита от претоварване по ток – спира веригата преди да стане късно

Освен напрежението, устройството следи и консумирания ток. Ако натоварването надмине зададената стойност, Tomzn TOVPD1-60-EC изключва и така предпазва веригата и свързаните консуматори.

Това е особено полезно при вериги, където има риск от:

• включване на твърде много уреди едновременно;
• претоварване на определена линия;
• скрит проблем в консуматор;
• пиково натоварване, което води до прегряване.

Много повреди не идват от „голям токов удар“, а от постепенно претоварване – нагряване на кабели, натоварване на таблото, нестабилна работа на консуматори и изключване в неподходящ момент.

Това устройство дава контрол и видимост върху ситуацията.

Настройки:

• Диапазон на настройка на тока:
  1–40A (по подразбиране 20A)
  1–63A (по подразбиране 40A)
• Време за реакция при претоварване: 0.1s ~ 30s
• По подразбиране: 0.5s
• Закъснение за повторно включване: 1s ~ 500s
• По подразбиране: 30s

Практичен съвет:

Настройвайте прага според реалния товар на линията, а не „на максимум за всеки случай“.

Така защитата ще има реален смисъл.

Ако например линията е за конкретен уред или група уреди, задайте праг с разумен резерв, но не прекалено висок.

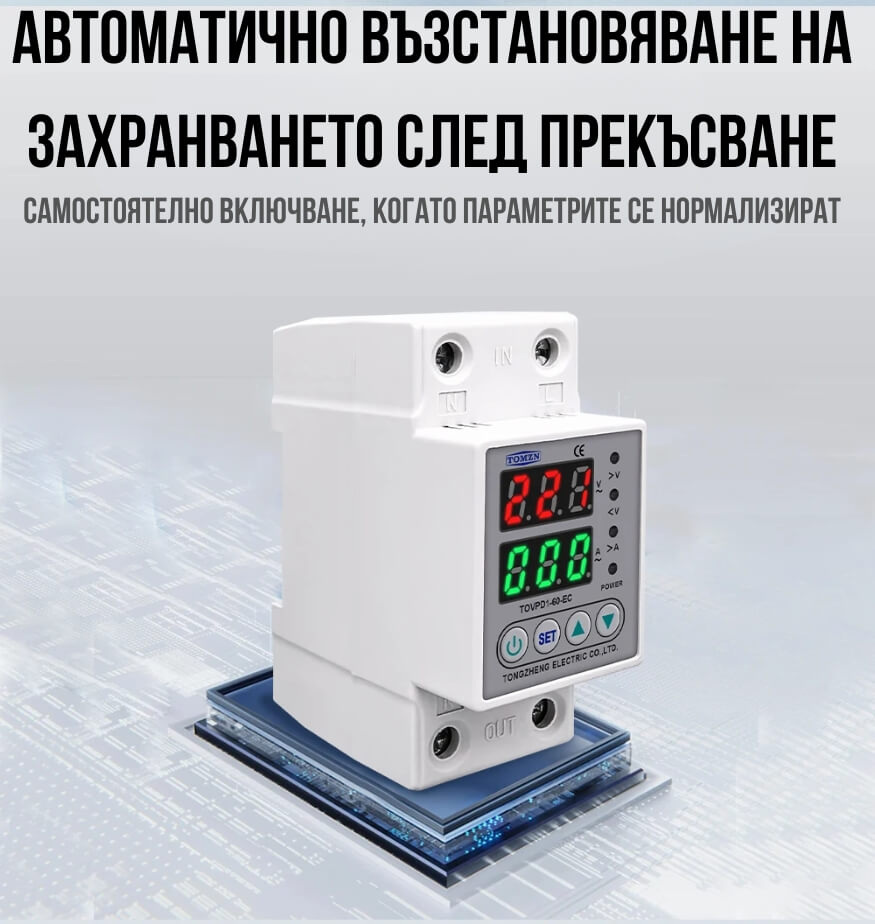

Автоматично възобновяване – захранването се връща само, когато параметрите се нормализират

Една от най-полезните функции на Tomzn TOVPD1-60-EC е автоматичното възстановяване. След като проблемът в мрежата отмине и стойностите се върнат в зададените граници, устройството включва отново автоматично, след избрано от вас закъснение.

Това е голямо удобство в реални ситуации, защото не се налага:

• да стоите до таблото;
• ръчно да включвате след всеки спад или пик;
• да проверявате постоянно дали токът е „дошъл в норма“;
• да губите време, особено в обекти без постоянен персонал.

Тази функция е много полезна за:

• вили и къщи, които не се обитават постоянно;
• офиси;
• сървърни и комуникационни шкафове;
• работилници;
• търговски обекти;
• системи, които трябва да подновят работа автоматично след нормализиране на мрежата.

Настройки:

• Закъснение при включване след подаване на захранване: 1s ~ 500s
• По подразбиране: 10s
• Закъснение за възстановяване след грешка: 1s ~ 500s
• По подразбиране: 30s

Практичен съвет:

При уреди като климатици, компресори, помпи и хладилна техника е добра идея да използвате по-голямо закъснение за повторно включване.

Това намалява риска от твърде бърз рестарт след смущение в мрежата.

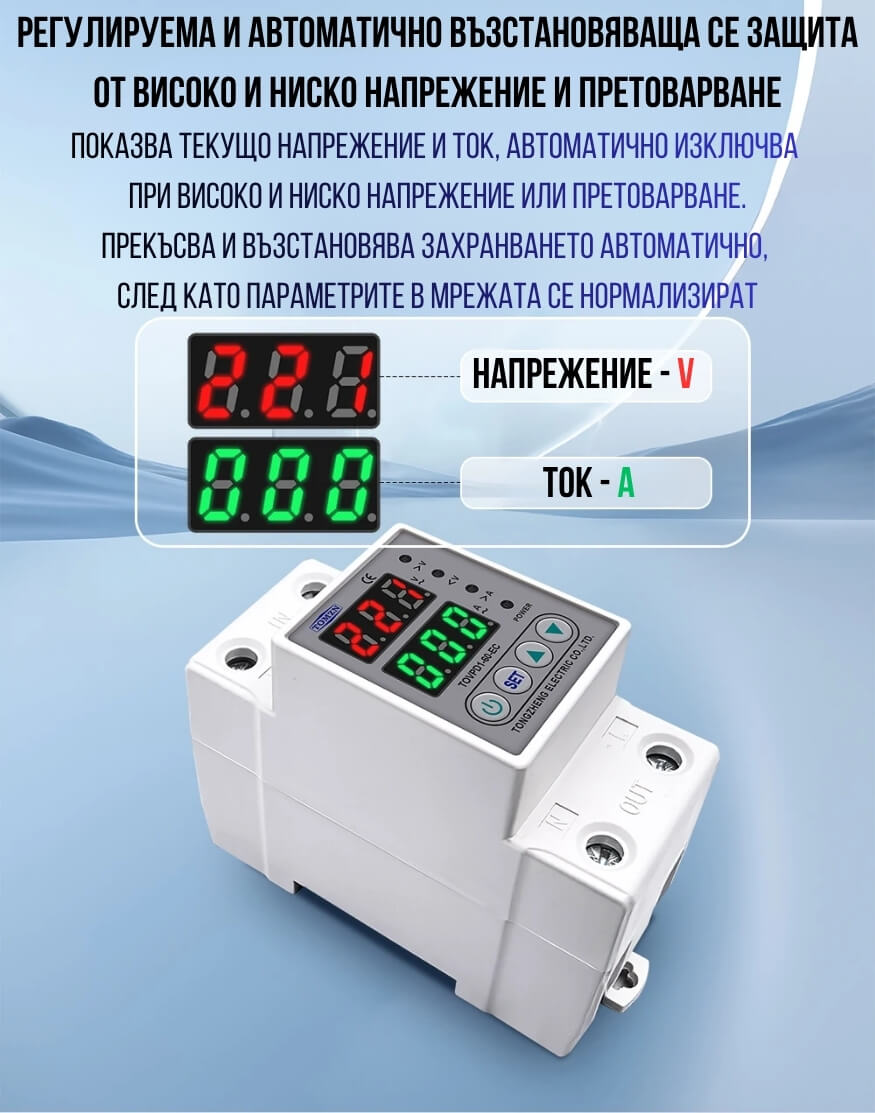

Дисплей за напрежение – виждате какво се случва в момента, без да гадаете

Tomzn TOVPD1-60-EC разполага с дисплей за измерване на напрежението, така че не работите „на сляпо“. Виждате в реално време какво подава мрежата към вашата инсталация.

Когато имате съмнение за нестабилно напрежение, вече не разчитате само на симптоми като:

• премигващо осветление;
• странно поведение на уреди;
• често рестартиране;
• загряване на захранвания;
• периодично изключване на техника.

С дисплея можете веднага да прецените дали проблемът идва от мрежата.

Практичен съвет:

Ако забелязвате чести колебания на дисплея, това е ясен сигнал, че защитата не е „излишен аксесоар“, а реално необходим компонент за таблото.

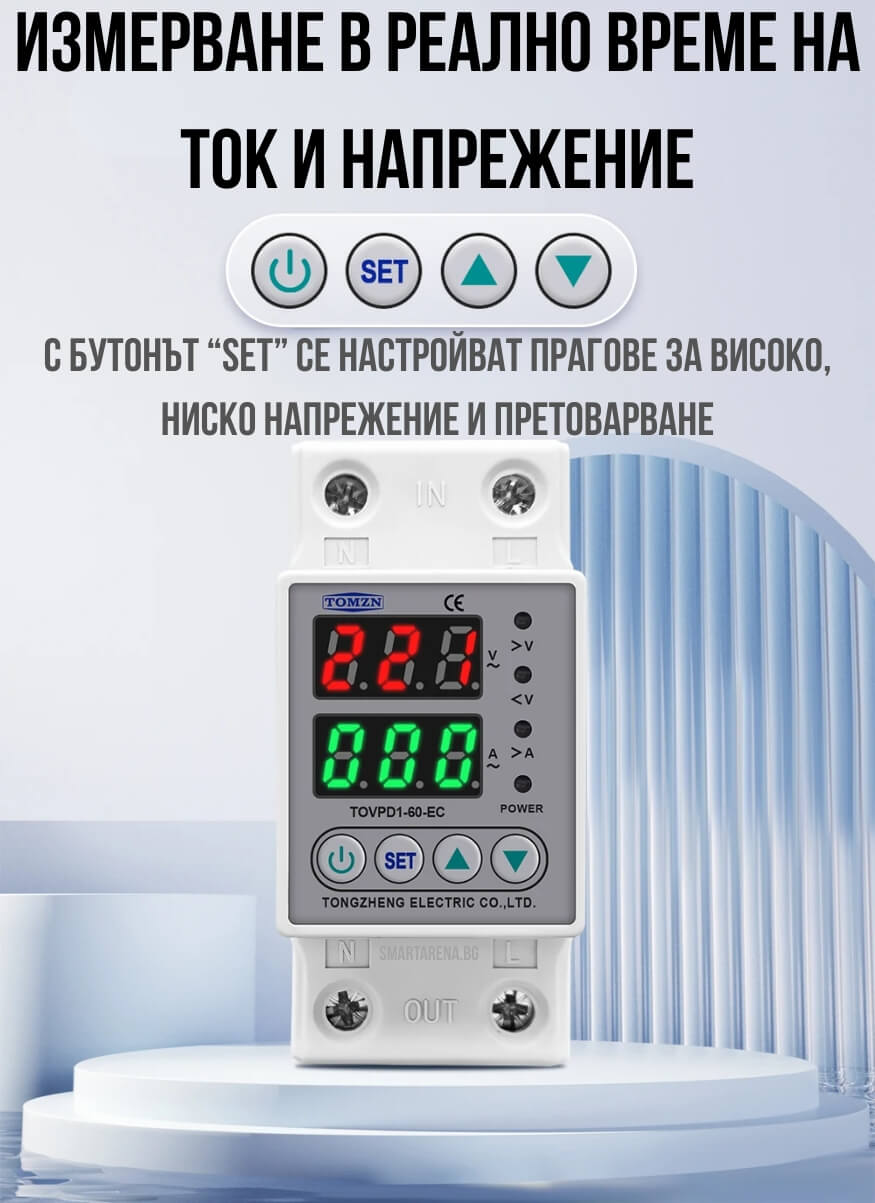

Дисплей за ток – полезен контрол върху натоварването на линията

Монофазната защита за напрежение и ток показва и текущата консумация в ампери, което е много ценно при настройка и диагностика.

Това помага да разберете:

• дали линията е близо до лимита си;
• дали има необичайно висока консумация;
• кога определен уред товари повече от очакваното;
• дали зададеният праг за защита по ток е реалистичен.

Практичен съвет:

След монтаж наблюдавайте тока в различни режими на работа – например при нормално натоварване и при пик. Така ще настроите по-точно прага за защита и ще избегнете ненужни изключвания.

Калибрация на напрежението – по-прецизна работа според конкретната инсталация

Tomzn TOVPD1-60-EC предлага калибрация на напрежението ±10% (A13). Това дава възможност за по-фина настройка при специфични условия на работа.

В реална инсталация е важно показанията да са максимално близки до действителните стойности.

Когато настройвате защита с конкретни прагове, прецизността има значение.

Тази функция помага устройството да бъде по-добре съобразено с конкретната среда.

Практичен съвет:

Калибрацията е полезна, ако сравнявате показанията с надежден измервателен уред и искате по-точно съвпадение.

Ако нямате база за сравнение, по-добре не променяйте тази настройка без нужда.

Проверка на грешки – лесно разбирате защо е изключило

Монофазната защита за напрежение и ток разполага с функция за справка за грешки.

За достъп: натиснете бутона UP за повече от 12 секунди.

Когато защитата изключи, най-важният въпрос е: заради какво?

Вместо да гадаете дали причината е високо напрежение, ниско напрежение или претоварване, можете да направите проверка и да насочите вниманието си към реалния проблем.

Това е особено полезно при обекти, където проблемът се случва периодично и не може да бъде „хванат“ лесно в момента на възникване.

Практичен съвет:

Ако защитата изключва често, не увеличавайте веднага всички прагове. Първо проверете причината. В много случаи честото изключване показва реален проблем в мрежата или в товара.

Възстановяване на фабричните настройки – полезно при объркани параметри

Ако са направени много промени и искате да започнете отначало, Tomzn TOVPD1-60-EC позволява връщане към фабричните настройки.

За това: натиснете бутона DOWN за повече от 12 секунди.

Това е много полезно, ако:

• сте тествали различни настройки;
• устройството е било настройвано от друг човек;
• не сте сигурни кое е променяно;
• искате да започнете чисто и подредено.

Практичен съвет:

След фабрично нулиране настройвайте параметрите поетапно – първо напрежение, после ток, после времената за реакция и възстановяване. Така по-лесно ще знаете кое как влияе.

Подходящ за домашно и индустриално приложение – едно устройство, много реални сценарии

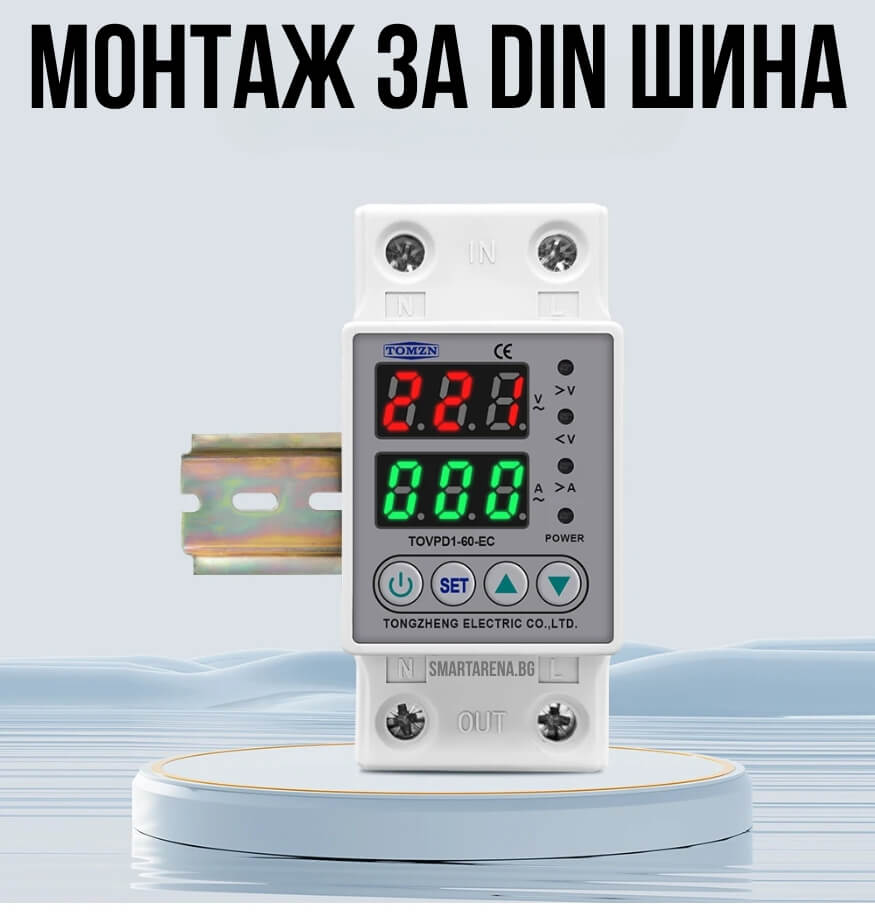

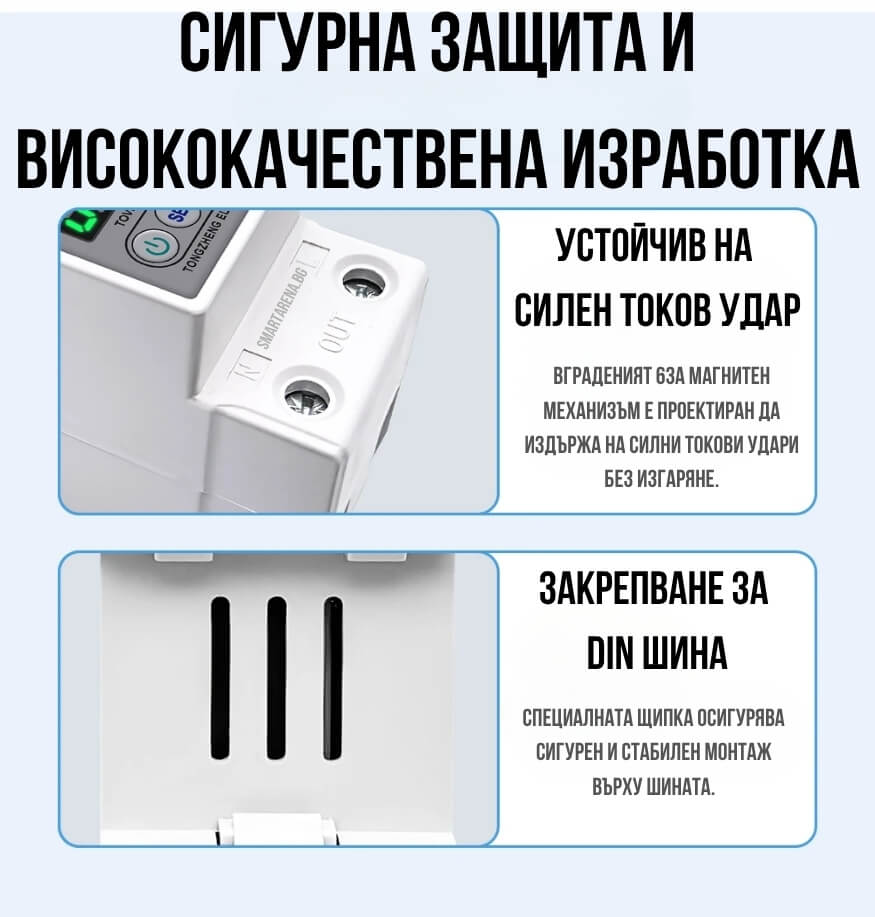

Tomzn TOVPD1-60-EC е създаден за монтаж на 35 mm DIN шина, което го прави удобен за интеграция в електрически табла.

Подходящ е за:

• домашни електрически табла;
• апартаменти и къщи;
• вили и селски имоти;
• офиси;
• магазини;
• складове;
• работилници;
• производствени зони;
• линии с чувствителна електроника;
• системи за автоматизация и управление.

Какъв проблем решава напреженовата защита:

Получавате гъвкава защита в един модул, вместо да разчитате само на предположения, че „няма да стане проблем“.

В практиката именно малките отклонения и нестабилните мрежови условия често причиняват най-неприятните повреди.

Това устройство е добър избор за хора, които искат:

• повече контрол;
• по-малък риск за техниката;
• автоматично възстановяване;
• видимост върху напрежение и ток;
• настройка според реалния товар, а не универсално решение „за всичко“.

Характеристики на монофазна защита за високо и ниско напрежение и ток Tomzn

Марка	Tomzn
Модел	TOVPD1-60-EC
Смарт протокол/функции	Не
Входно напрежение	230V AC, 50/60 Hz
Максимална мощност на натоварване	1~63A  (по подразбиране: 63A) Регулируем параметър
Диапазон на стойностите на защитата от пренапрежение	230V~300V ИЗКЛЮЧВА (по подразбиране: 270V) Регулируем параметър
Диапазон на напрежението за възстановяване на пренапрежението	225V~295V (по подразбиране: 250V) Регулируем параметър
Време за действие на защитата от пренапрежение	0.1s~30s (стойност по подразбиране: 0.5s) Регулируем параметър
Време за забавяне на възстановяването при пренапрежение	1s~500s (стойност по подразбиране: 30s) Регулируем параметър
Диапазон на стойностите на защитата от ниско напрежение	140V~ 210V ИЗКЛЮЧВА (по подразбиране: 170V) Регулируем параметър
Диапазон на напрежението за възстановяване при ниско напрежение	145V~215V (по подразбиране: 190V) Регулируем параметър
Време за действие на защитата от ниско напрежение	0.1s~30s (по подразбиране: 0.5s) Регулируем параметър
Време за забавяне на възстановяването при ниско напрежение	1s~500s (по подразбиране: 30s) Регулируем параметър
Диапазон на регулиране на свръхток	1-63A (по подразбиране: 40A) Регулируем параметър
Диапазон на действието при свръхток	0.1~30 секунди (по подразбиране: 0.5s) Регулируем параметър
Време за забавяне на възстановяването при свръхток	1s~500s (по подразбиране: 30s) Регулируем параметър
Време за забавяне на включване	1s~500s (по подразбиране: 10s) Регулируем параметър
Монтаж	35мм DIN шина
Работна температура и влажност	0℃ ~ +40℃, 20% ~ 85% RH (без конденз)
Сертификати за съответствие	CE, RoHS
Материал	ABS V0
Съдържание на пакета	Монофазна защита за високо и ниско напрежение и ток 63A – 1бр, Инструкция EN – 1бр
Гаранция	2 Години
