Описание
Приложение на Нисковолтови релета Tuya с WiFi+RF контрол
Благодарение на тези модули имате възможност да обновите съществуващите си устройства с интелигентни функции.
Малките размери на контролера в комбинация с многовариантно захранване (5V DC micro USB или 7-32V AC/DC) го правят идеално решение за управление на различни устройства.

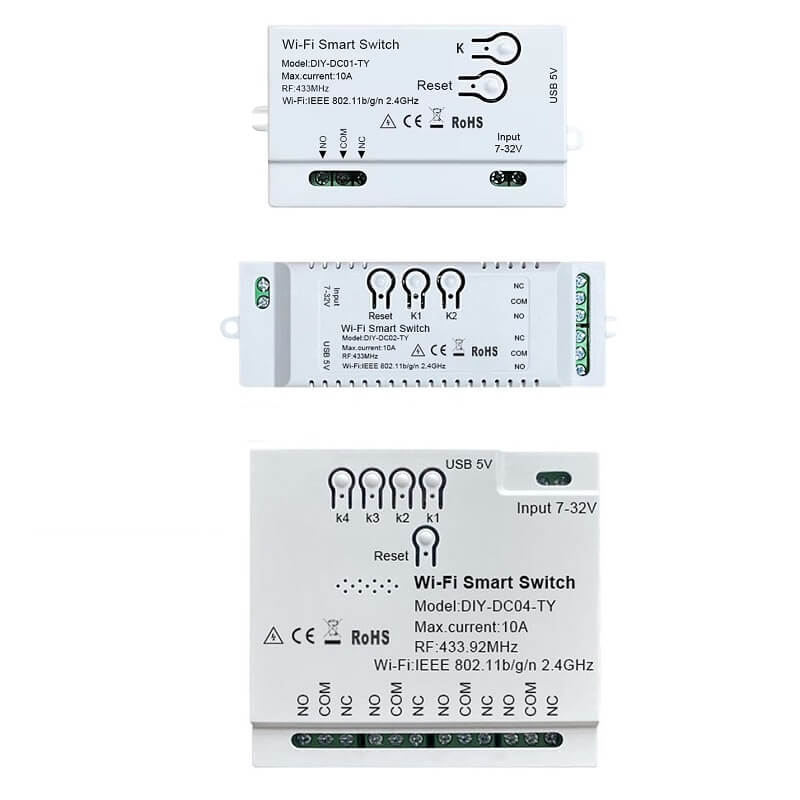

WiFi+RF Контролерите с 1, 2 и 4 канала намират широко приложение при управление на нисковолтови уреди и устройства, като:
- нисковолтово осветление (крушки, осветителни тела и LED ленти);
- нисковолтови охладителни системи;
- нисковолтови отоплителни елементи;
- гаражни врати
- двигатели/мотори (до 2 бр.);
- напоителни системи (4 зони)
- ролетни щори (до 2бр ролетни щори);
- зареждане и контрол на смартфони и таблети;
- електромагнитни брави за врати;
- ирригационни системи в градината;
- аквариуми и терариуми;
- вентилационни системи;
- роботи и автоматизирани проекти;
- модели на лодки и самолети;
- всевъзможни устройства в лодки, кемпери, каравани и много други.
Това реле работи като обикновен контакт и няма напрежение на изхода си. Неговите контакти отварят или затварят веригата, в зависимост от управлението, което позволява управлението на различни импулсни или затворени контактори (без захранване):
Може да се използва и за управление на вериги на други устройства, захранвани с постоянен (DC) или променлив ток (AC).
Също така е възможно да се свързват устройства с мощност, по-висока от разрешената на релето, като се използва подходящ контактор.
Управление на WiFi+RF Нисковолтови контролери Tuya

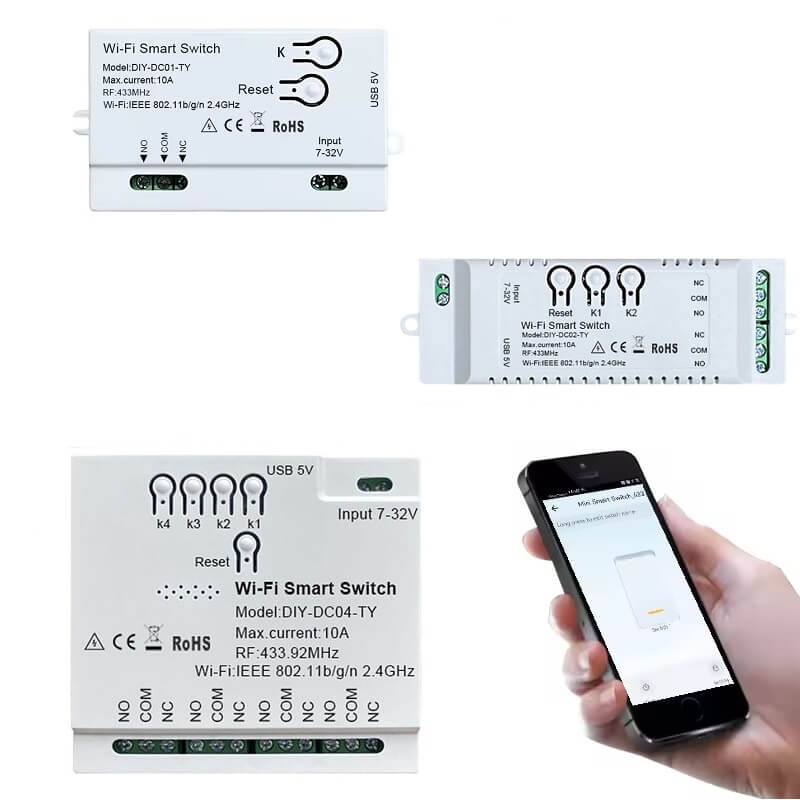

УПРАВЛЕНИЕ ОТ МОБИЛЕН ТЕЛЕФОН
Устройствата могат да се контролират отдалечено (независимо от разстоянието) от мобилен телефон чрез приложението Tuya Smart или Smart Life.
Приложенията са напълно безплатни и съвместими с операционните системи Android и iOS.
Необходимо е само да бъдат свързани към WiFi мрежа (2.4Ghz). Няма необходимост от допълнителни устройства, като Хъб.
При свързаност на контролерите с WiFi, винаги ще може да виждате в реално време състоянието на всеки канал – дали е включен или изключен.
Ще може да настройвате режимите за работа, включвате и изключвате каналите, да задавате таймери и добавяте нови потребители (за споделено управление) и други.

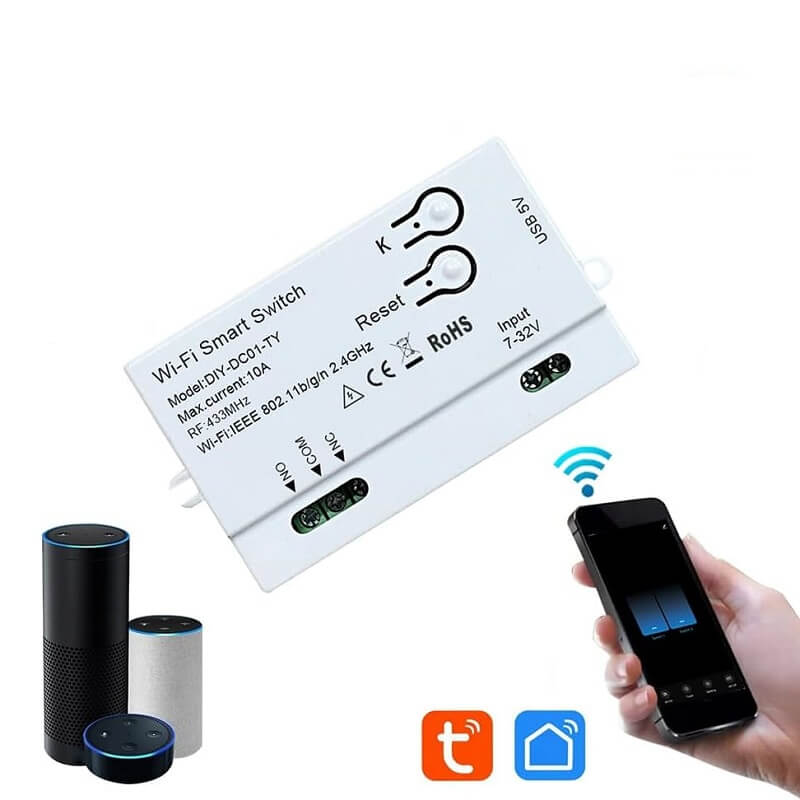

КОНТРОЛ ОТ ДИСТАНЦИОННО УПРАВЛЕНИЕ
Чрез радио честота RF 433Mhz, контролерите могат да бъдат управлявани безжично чрез RF дистанционно управление (закупува се отделно).
РЪЧНО УПРАВЛЕНИЕ
Възможност за ръчно управление чрез бутоните, разположение върху корпуса на устройството.
Физическите бутони функционират само в импулсен режим.
ГЛАСОВО УПРАВЛЕНИЕ
Нисковолтовите контролери са съвместими с гласовите асистенти Amazon Alexa и Google Home и позволяват управление с глас.
Режими на работа
Поддържат 3 режима на работа, от които можете да избирате:
1. Инчиращ режим – Краткотрайно захранване към всяка верига, което автоматично се изключва след зададен период от време (от 1 секунда до 60 минути). Например: Включваме и след 1 секунда товарът се самоизключва – за да имитира импулсно реле.
2. Самозаключване – Отваряне и затваряне на всеки канал независимо.

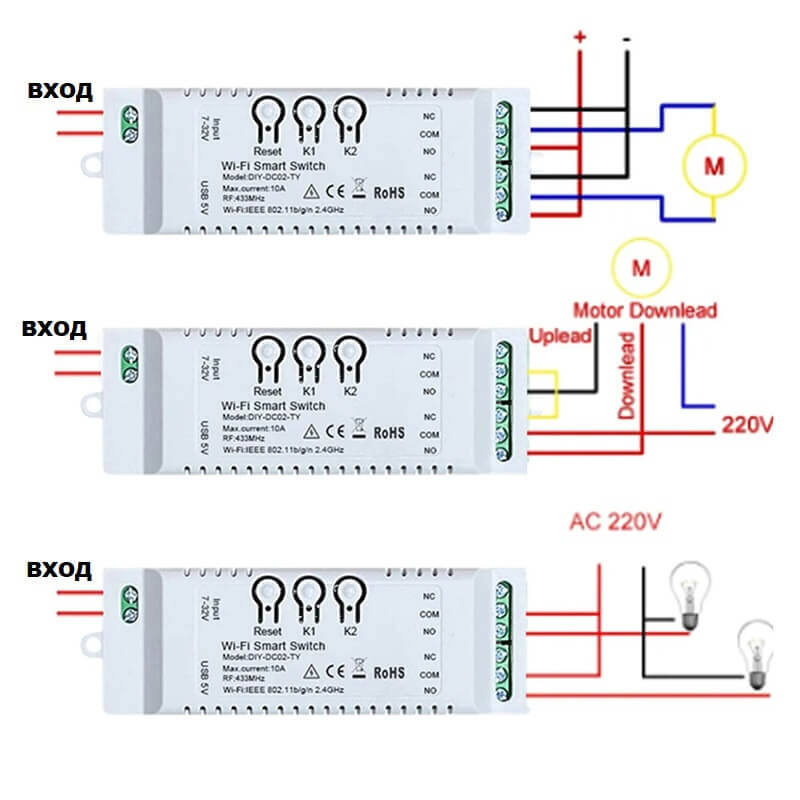

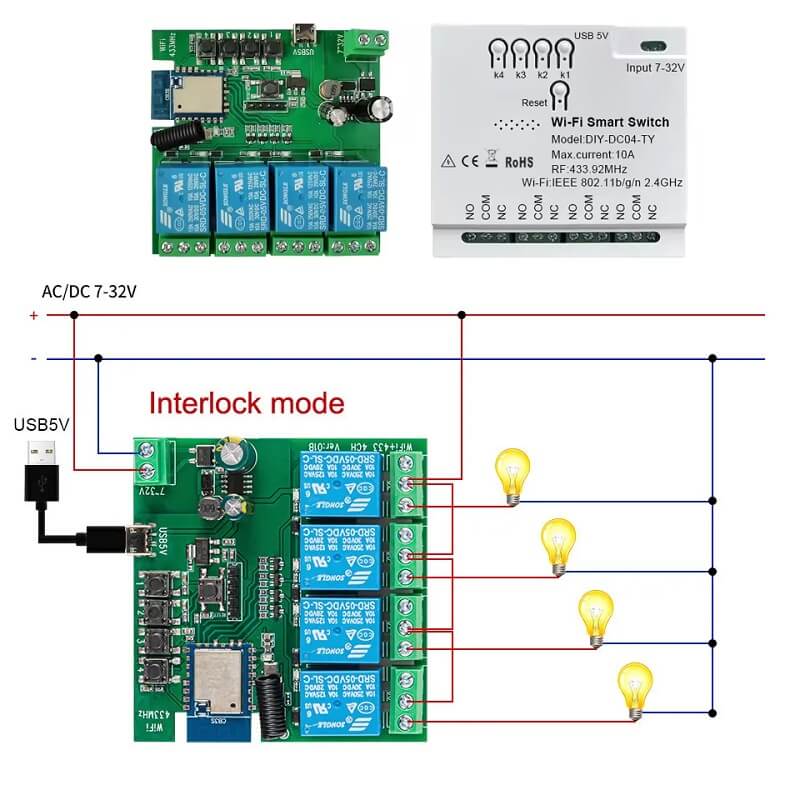

3. Блокиране – Възможност за конфигуриране на до два комплекта блокировки директно в приложението. В този режим може да бъде активно само едно от релетата. Активирането на едно реле автоматично деактивира останалите (например, включването на първото реле деактивира второто; включването на третото реле деактивира четвъртото и обратно). Има и възможност за използване на по-сложна логика, като например деактивиране на третото и четвъртото реле, когато първото е активирано. Тази функция се използва главно за управление на ролетни щори и двигатели. Може да се комбинира с инчиращ (импулсен) режим.
Захранване на WiFi+RF Нисковолтови контролери Tuya
Контролерите може да се захранват по два начина:
- AC/DC 7-32 волта – използва се кабел, свързан към конекторните терминали
- Micro USB вход/жак – поддържа 5VDC при 250mA,
Изходите на устройството са сух контакт (няма напрежение при контакта).
И двата NO (нормално отворен) и NC (нормално затворен) са налични за избор, за да отговарят на желаната работа.
Графици и Таймер
Позволява планиране на действия и контрол на устройството:
- Обратен таймер: Автоматично прекъсване след настройка на определено време (максимум 23ч 59мин);
- Стандартен график: Действия според установен график, като дневен или седмичен план;
- Цикличен график: Дейностите се изпълняват в зададен цикъл, като например 5 минути работа, последвани от 10 минути почивка;
- Случаен график: Разнообразно включване и изключване за имитация на живот при отсъствие;
- Ограничено време на работа (Инчиране): Устройството се активира за определен период (например 40 минути), след което се изключва самостоятелно.
Памет на състоянието на релето
Има възможност да се настрои предварително какво да се случи с изходите на контролера, когато спре непредвидено захранването и след това се включи (аварийно спиране на тока).
Може да се настрои статус на релето:
- да се включи;
- да се изключи;
- да се върне в състоянието преди прекъсването на електрозахранване.
Сцени за автоматизация
Възможност за регулиране на реакцията на устройството към външни събития.
Тази функция предлага възможност за задаване на условия (IF) и действия (THEN), като включване, изключване или промяна на състоянието на всяко реле, както и използване на таймер/хронометър.
Сдвояване на нисковолтов прекъсвач с мобилно приложение
- Захранете устройството;
- Подсигурете се, че мобилният ви телефон е свързан към WiFi мрежа с честота 2.4Ghz и имате активирани Bluetooth и GPS функции;
- Стартирайте приложението Smart Life на телефона си и кликнете върху знакът “+” в горния десен ъгъл, за да добавите устройство;
- От подменюто изберете “Electrician – Breaker (Wi-Fi)” или използвайте опцията за автоматично търсене (Auto Scan), като уверите се, че GPS/Location на телефона е включен;
- Ако светлинният индикатор на прекъсвача не мига динамично, задръжте бутон “Reset” за около 5-10 секунди, докато светлината не започне да мига бързо;
- Въведете WiFi паролата си и уверете се, че светлинният индикатор продължава да мига бързо.
- Изчакайте процеса на свързване да приключи;
- След като устройството бъде успешно свързано, задайте му име и ако желаете укажете помещението, в което е разположено.
Свързване на нисковолтов прекъсвач с RF Дистанционно управление
- Уверете се, че устройството е захранено и включено;
- Отворете мобилното приложение, в което е инсталиран прекъсвача: Smart Life (Tuya) и натиснете върху иконата му;
- Натиснете отдолу “Settings” (настройки) и от новия прозорец изберете “RF Remote Control Setup”;
- Изберете бутона “Add” в APP и след стартиране на таймер с обратно броене, натиснете желаният бутон от дистанционното. Повторете при повече от един канали;
- След като добавите всички бутони от дистанционното (когато са 2 или 4 каналите на контролера) е необходимо да настроите “State”, защото сега всички управляваат първи канал;
- Кликнете върху Вторият надпис “Remote Control”, изберете “State Switch”. На “Switch 1” изберете “Not State”, а на втори изберете “State Switch”, след това кликнете върху Третия и Четвъртия надпис “Remote Control” и премахнете от “Switch 1” режима и го добавете към Трети и Четвърти съответно.
Характеристики на WiFi+RF 1/2/4 Канала Контролер

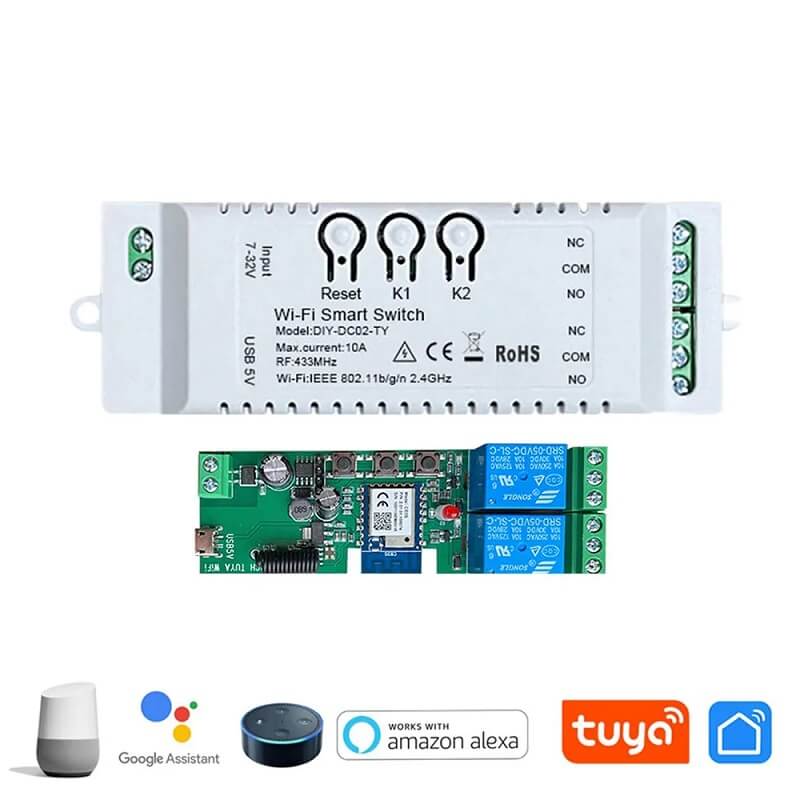

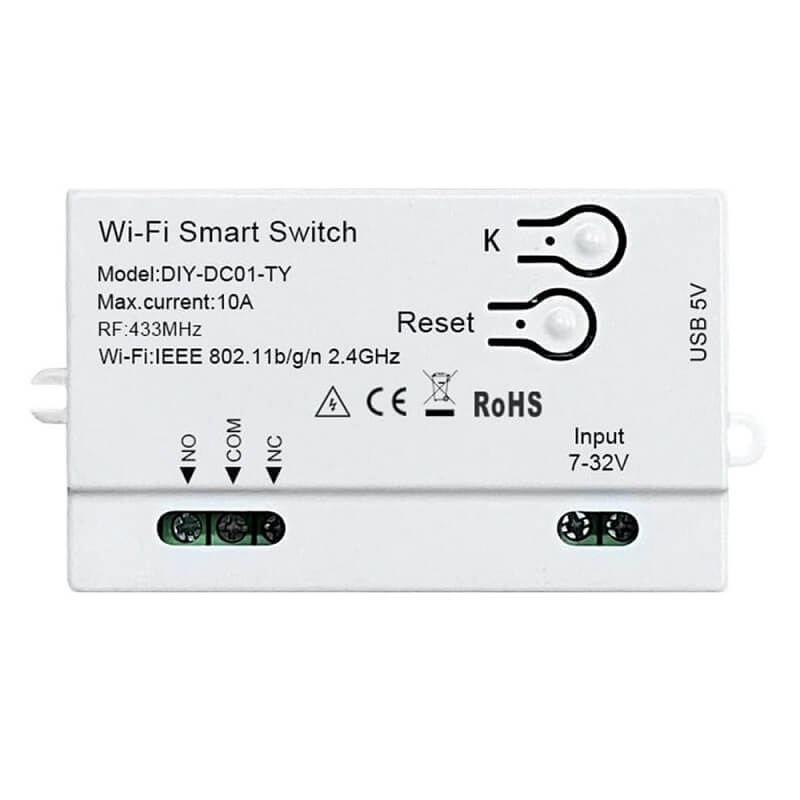

Модел | Tuya Едноканален контролер WiFi+RF | Tuya Двуканален контролер WiFi+RF | Tuya Четириканален контролер WiFi+RF |
Свързващ протокол | WiFi 802.11 b/g/n 2.4Ghz | WiFi 802.11 b/g/n 2.4Ghz | WiFi 802.11 b/g/n 2.4Ghz |
Честота | RF 433.92 Mhz | RF 433Mhz | RF 433Mhz |
Захранване | 5V DC (microUSB с ток мин. 1A) или 7-32V AC/DC | 5V DC (microUSB с ток мин. 1A) или 7-32V AC/DC | 5V DC (microUSB с ток мин. 1A) или 7-32V AC/DC |
Максимална мощност** | 2200W (до 10A) | 2200W (до 10A на канал, общо не повече от 16A) | 2200W (до 10A на канал, общо не повече от 16A) |
Максимално натоварване на контактите на релето | 10A/250V AC, 10A/30V DC | 10A/250V AC, 10A/30V DC | 10A/250V AC, 10A/30V DC |
Мобилно приложение | Smart Life (Tuya) | Smart Life (Tuya) | Smart Life (Tuya) |
Съвместимост с Гласови асистенти | Amazon Alexa, Google Assistant | Amazon Alexa, Google Assistant | Amazon Alexa, Google Assistant |
Циркулационен график | Да | Да | Да |
Инчиране (inching) | Да | Да | Да |
Размери | 70 х 32 мм | 124 х 32 мм | 81 х 76 х 28 мм |
Работна температура и влажност | -10 до 50°C; 5% ~ 90% RH | -10 до 50°C; 5% ~ 90% RH | -10 до 50°C; 5% ~ 90% RH |
Употреба | Вътрешна | Вътрешна | Вътрешна |
Материал | Пластмаса | Пластмаса | Пластмаса |
Живот на релето | 1 000 000 вкл/изкл. | 1 000 000 вкл/изкл. | 1 000 000 вкл/изкл. |
Съдържание на пакета | WiFi Tuya Нисковолтов едноканален прекъсвач– 1бр, Инструкция EN – 1бр | WiFi Tuya Нисковолтов двуканален прекъсвач– 1бр, Инструкция EN – 1бр | WiFi Tuya Нисковолтов четириканален прекъсвач– 1бр, Инструкция EN – 1бр |
Гаранция | 2 Години | 2 Години | 2 Години |
**Моля, имайте предвид, че за ефективно управление на двигатели или ролетни щори е препоръчително да активирате режима “Заключване” (т.нар. Блокировка), наличен в мобилното приложение. Моля, имайте предвид и препоръчителната граница на безопасност. При индуктивни товари не се препоръчва превишаване на 1/4 от максималната мощност на устройството. При свързване на устройства с висока мощност препоръчваме ЗАДЪЛЖИТЕЛНО внедряване на контактор в инсталационната схема.
**За да осигурите дълъг живот и безопасност на устройството, препоръчваме да не натоварвате всяка верига повече от 10A и да гарантирате, че общото натоварване на всички вериги не надвишава 16A. В случай на индуктивен товар, особено в комбинация с двигатели и ролетни щори, препоръчваме да не превишавате 1/4 от декларираната мощност.
