Описание
Приложение и Възможности на WiFi Трифазен Енергомер Прекъсвач 80А
Многофункционалният трифазен енергиен измервател за контрол на електрозахранването и мулти тарифно отчитане предназначен за управление на потреблението в:
- ферми и стопанства;
- производства, промишленост, цехове;
- търговски центрове и обекти, магазини, складове, офиси;
- паркове и градини;
- училища, административни сгради;
- интелигентни сгради и системи за енергиен контрол и много друг

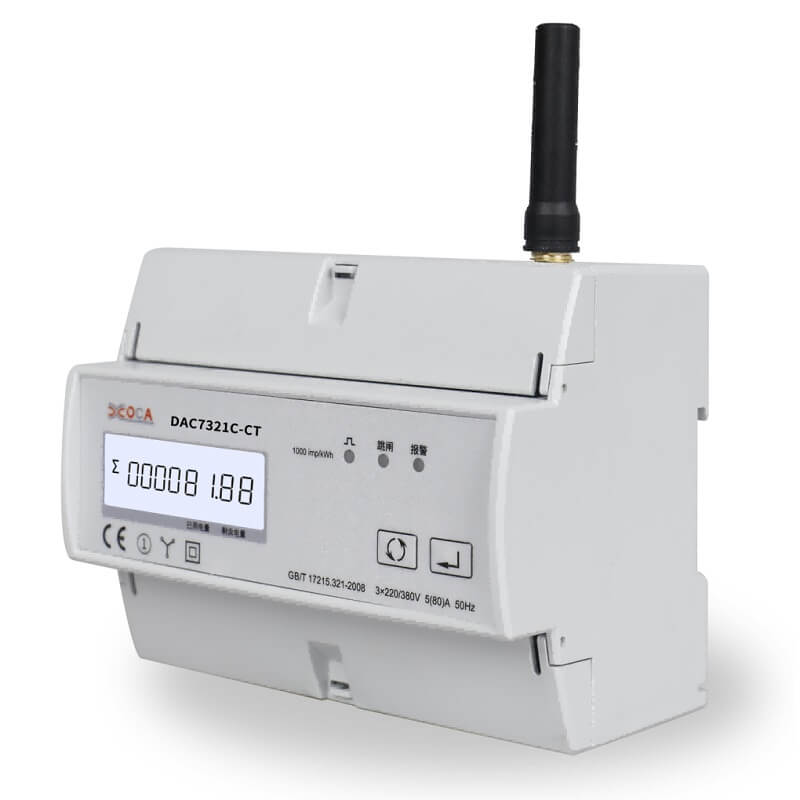

Чрез интелигентният трифазен прекъсвач с мониторинг на електроенергията, може отдалечено да се събират и анализират данни относно електрическите параметри на електрическата верига и консуматорите.
Продуктът поддържа безжична комуникация чрез WiFi свързаност, за да реализира отдалечен достъп към мобилно приложение Smart Life (Tuya).
Мобилното приложение предоставя различни аналитични параметри, като напрежение, ток, мощност, фактор на мощността и др.
Междувременно може да осигури и различни измервания на параметрите на електрическата енергия, като двупосочна активна енергия, реактивна енергия, месечна и дневна статистика за потреблението на електроенергия.
Смарт трифазното реле е с комуникационен интерфейс RS485 и скорост на предаване до 9600bps. Поддържа Modbus протокол, който може лесно да реализира функцията за дистанционно четене на данни.

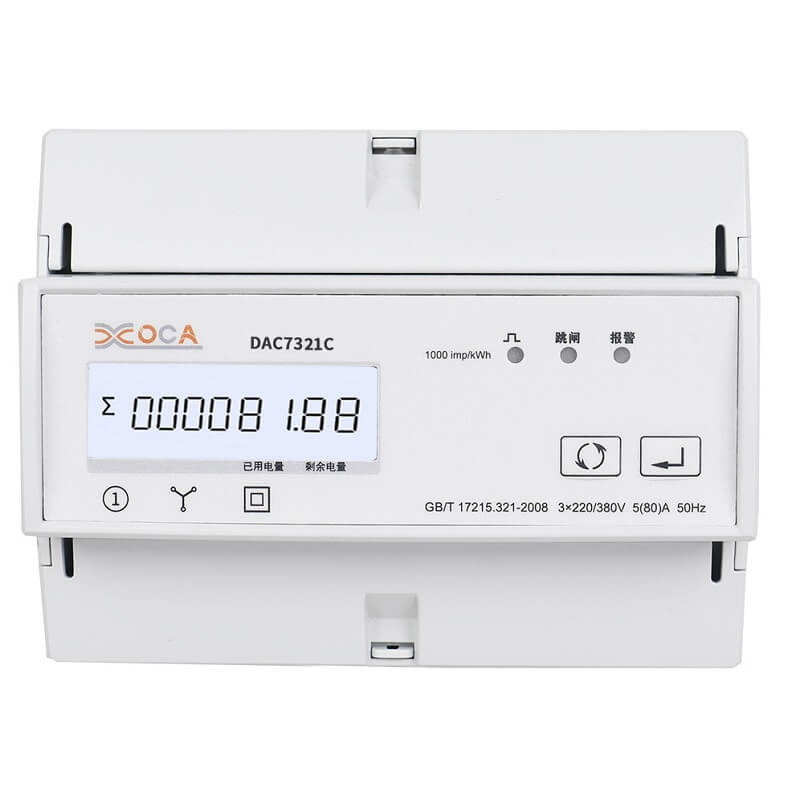

Освен отдалечено, данните могат да се четат и локално от голям LCD екран. Върху корпуса се намират и бутони за настройки и визуализация на различни параметри.
Продуктът има функция за защита с парола, което гарантира сигурността на данните.
Функции на WiFi Трифазен Енергомонитор Прекъсвач
ОТДАЛЕЧЕН КОНТРОЛ
Трифазният енергомонитор се свързва директно с настояща WiFi (2.4Ghz) мрежа. Не е необходим Хъб Гейтуей за свързване.
Управление от безплатно мобилно приложение Smart Life (Tuya). То е напълно съвместимо с Android и iOS операционни системи.
Чрез мобилното приложение, може да четете данни и управлявате прекъсвача, независимо къде се намирате.
МОНИТОРИНГ НА ЕЛЕКТРОЕНЕРГИЯТА
Предоставяне на дневна, седмична и месечна статистика за потреблението на електроенергия.
Наблюдение на консумацията на живо.
МУЛТИ ТАРИФНО ОТЧИТАНЕ
Тази функция може да изчисли консумацията на енергия според различни времеви сегменти.
Енергомерът поддържа до 8 начални времеви точки и до 4 тарифни сегмента (T1, T2, T3 и T4).
Може да се настрои да отчита консумацията при дневна и нощна тарифа на енергоразпределителното дружество.
ДАННИ ЗА ЕЛЕКТРИЧЕСКАТА ВЕРИГА
Може да наблюдавате данни по измерване на параметри: напрежение, ток, активна мощност, реактивна мощност, видима мощност, фактор на мощността, фазов ъгъл и т.н.
ЗАМРАЗЯВАНЕ НА КОНСУМАЦИЯТА
Измервателят осигурява статистически отчет на месечното и дневно потребление на електроенергия. По желание функцията “Замразяване” може да се използва при достигнат предварително определен праг на консумация. Имитира предплатен контрол на електроподаването.
За времевата точка на месечно замразяване или ежедневно замразяване, операцията по настройка може направи от мобилното приложение.
Уредът може да следи текущата консумация в реално време и когато тя достигне зададената месечна (дневна) квота на замразяване, уредът автоматично ще “замрази” консумацията на електроенергия за останалата час на месеца (деня).
АЛАРМИРАНЕ
Интелигентният трифазен енергомонитор поддържа функцията за аларма, която е свързана с вграденото реле на измервателния уред.
Според данните от измерването в реално време на наблюдавания консуматор и зададения праг на алармата, ако измерените данни надвишат зададената прагова стойност, автоматично ще се изключи релето и ще се изпрати алармираща нотификация до мобилен телефон.
Функцията на алармата е да сравнява измерените данни на наблюдавания уред (консуматор) с праговата стойност на алармата всяка секунда, за да прецени дали праговата стойност на алармата е надвишена и ако е, аларменото действие ще се задейства.
ГРАФИК И ТАЙМЕР
Чрез функцията график, може да се зададе автоматична работа на прекъсвача: кога да се включи и кога да се изключи самостоятелно.
Могат да се настроят до 30 броя разнообразни графици.
Чрез функцията таймер (обратно броене), трифазният прекъсвач ще се самоизключи, когато зададеното време изтече.
Интерфейс и монтаж
Поддържа един импулсен оптронен изходен интерфейс, може да зададе импулсен изходен параметър.
Поддържа комуникационна функция RS485, скорост на предаване до 9600bps, поддържа Modbus RTU.

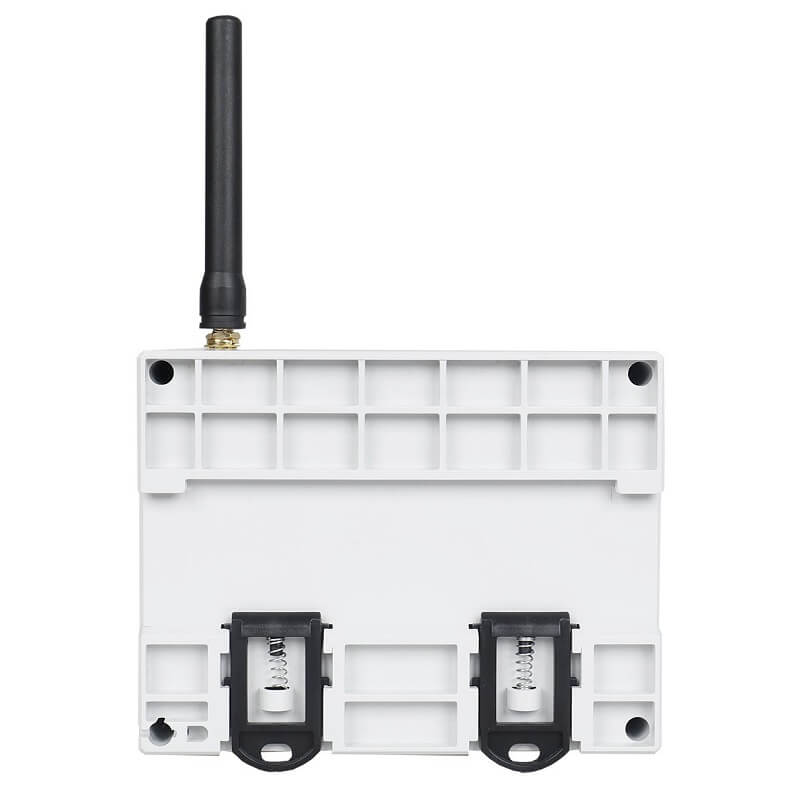

Лесен монтаж към DIN шина.
Контрол от LCD дисплей и бутони
Наличен е голям LCD екран с подсветка, с регулируемо време за осветяване. Времето за опресняване на LCD е 1 секунда. Поддържа ръчно или автоматично превъртане на дисплея (конфигурируемо).
Свързване към APP
Стъпка 1: След като завършите окабеляването съгласно електрическата схема, включете измервателния уред;
Стъпка 2: Включете Bluetooth на телефона си и се свържете с него към WiFi мрежа, към която измервателният уред трябва да свърже (уверете се, че WiFi мрежата е 2.4Ghz);
Стъпка 3: Отворете мобилното приложение Smart Life (Tuya) и щракнете върху бутона “+” Добавяне на устройство, за да изберете „Интелигентен измервателен уред (WIFI)“ в категорията „Енергия“.
Стъпка 4: Въведете паролата на WiFi мрежата. След това потвърдете, като щракнете върху бутона “Напред” и следвайте стъпките в приложението.
Характеристики на 80A WiFi Трифазен Електромер Прекъсвач
Модел | Трифазен DAC7321C | |
Входящ волтаж
| Номинално напрежение (Un) | 230 Vac (L-N) / 400 Vac (L-L) |
Директна връзка | Измерен диапазон: 85 до 270 Vac (L-N), 85 ~ 480 Vac (L-L) | |
Честотен диапазон | 45 до 65 Hz | |
Капацитет на претоварване | 2*Un за 1 секунда | |
Входящ ток | Измерен диапазон | от 0,005 до 80 A, основният ток (Ib) е 5A |
Капацитет на претоварване | 30*Imax за 0.01 секунда | |
Импулсен изход | Тип интерфейс | Оптрон с отворен колектор |
Пулс постоянен | 1000 / 100 / 10 / 1 имп/kWh(kvarh) (може да се конфигурира) | |
Продължителност на импулса | 60/100/200 милисекунди (конфигурируеми), по подразбиране е 100 милисекунди | |
Тип импулсен изход | вход/изход/обща активна енергия вход/изход/обща реактивна енергия (може да се конфигурира) | |
Клас | Клас A, съгласно IEC 62053-31 | |
Входен волтаж | 5 ~ 27 Vdc | |
Тип измерване | RMS, включително хармоници в AC система, поддържа 3P4W, 1P2W | |
Мониторинг на електроконсумация | Да | |
Точност на измерване | Напрежение | Токов клас 0.2, съгласно IEC 61557-12 |
Активна мощност | Клас 1 / 0.5, съгласно IEC 61557-12 | |
Реактивна мощност | Клас 2, съгласно IEC 61557-12 | |
Привидна мощност | Клас 1, съгласно IEC 61557-12 | |
Активна енергия | Клас 1 / 0.5S, съгласно IEC 62053-22, IEC 61557-12 | |
Реактивна енергия | Клас 2, съгласно IEC 62053-23, IEC 61557-12 | |
Фактор на мощността | Клас 1, съгласно IEC 61557-12 | |
Честота | Клас 0.2, съгласно IEC 61557-12 | |
Свързващ протокол за комуникация | WiFi 2.4Ghz | |
Мобилно приложение | Smart Life (Tuya) | |
Скорост на актуализиране на данни | 1 секунда | |
Стандартни интерфейси и протоколи | 2-жилен RS485, Modbus RTU | |
Скорост на предаване | 1200 до 9600 bps, по подразбиране е 9600 bps | |
Импулсен индикатор на таблото | Импулсната константа е 1000 imp/kWh | |
Точност на часовника в реално време | 0.5 секунди | |
Степен на защита IP (IEC 60529) | Проектиран за IP51 преден дисплей, IP30 тяло на измервателния уред | |

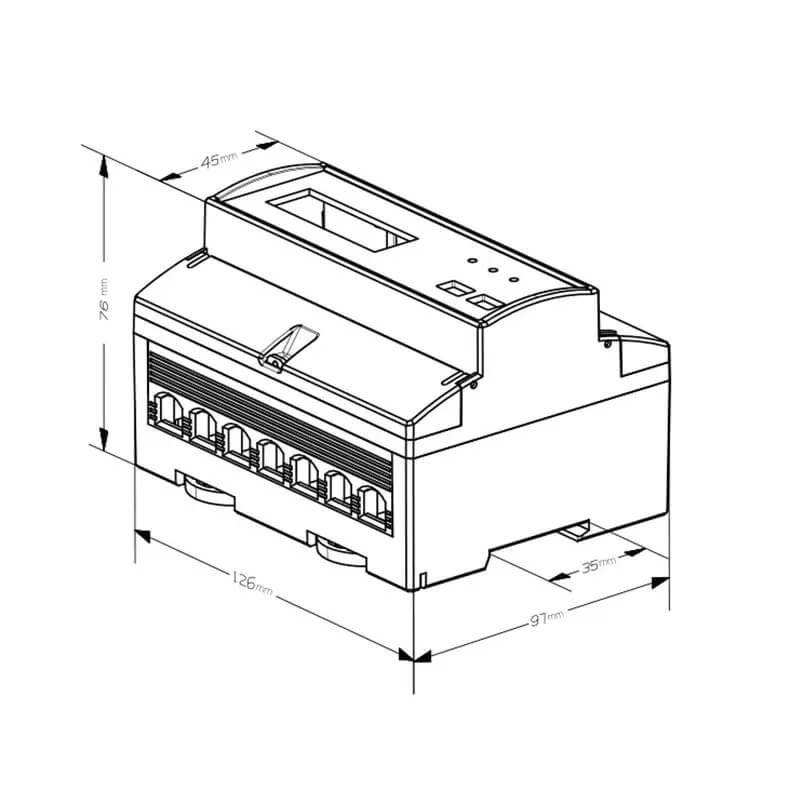

Размери | 126 x 98 x 80 мм | |
Монтажна позиция | Монтаж на DIN шина | |
Материал на кутията на измервателния уред | UL 94 V-0 | |
Работна температура | -25 до +55 ℃ | |
Температура на съхранение | -40 до +80 ℃ | |
Работна Влажност | < 90%, без кондензация | |
Надморска височина | До 2000м | |
Вибрация | 10 Hz до 150 Hz, IEC 60068-2-6 | |
Сертификати за съответствие | RoHS, ISO, CE | |
Съдържание на опаковката | WiFi Трифазен прекъсвач електромер – 1бр, Ръководство за употреба EN – 1бр= | |
Гаранция | 2 Години |
