Сух Контакт и Мокър Контакт: Разликите, Които Трябва да Знаете

Термините „сух контакт“ и „мокър контакт“ са широко разпространени в електрониката и електротехниката, с приложения от промишлената автоматизация до домашните електрически системи. Тези понятия описват различни видове електрически превключватели или изходи в една верига.

В тази статия ще обясним какво точно означава всеки от тези термини, какъв е принципът им на действие и какви са разликите помежду им.

Ще разгледаме също практически примери за използването на сухи и мокри контакти – например в релета, алармени системи и индустриална автоматика – както и предимствата и недостатъците на всеки тип.

Накрая ще обобщим кога кой вид контакт е по-подходящ в зависимост от конкретното приложение.

Какво е сух контакт?

Сухият контакт (или потенциално свободен контакт) е вид електрически контакт, който не подава напрежение и не носи ток сам по себе си. Той работи като обикновен механичен превключвател – просто свързва или прекъсва веригата, без да „захранва“ управляваното устройство.

Сухият контакт често се реализира чрез реле – електромеханично устройство, което управлява затварянето или отварянето на контактите. Например, ако имате реле с бобина на 12 V, то може чрез своя сух контакт да включва или изключва отделна верига на 230 V.

Това е възможно, защото веригата на бобината (управляваща) и веригата на контактите (управлявана) са галванично изолирани – те нямат електрическа връзка помежду си. Именно тази изолация прави сухите контакти много полезни за безопасно управление на устройства с различни напрежения.

Пример:

Алармена централа подава сигнал към сирена. Контактът на панела не подава напрежение – той просто затваря веригата и позволява токът от отделно захранване да стигне до сирената.

Какво е мокър контакт?

Мокрият контакт е точно обратното – той подава напрежение и пропуска ток от собственото захранване на устройството. При затваряне на мокрия контакт, управляваното устройство директно получава електричество от контролния модул.

Мокрите контакти се срещат често в алармени системи, контролери, релета и смарт ключове, когато желаем да задействаме товар директно – без отделно захранване.

При мокрите контакти няма галванична изолация между управляващата и управляваната част. Това означава, че ако възникне проблем – например късо съединение – той може да се прехвърли към контролера. Поради тази причина мокрите контакти се използват главно в системи, при които всички устройства работят на едно и също напрежение.

Пример:

В пожароизвестителна система мокър контакт може директно да подаде 12 V към сирена или светлинен индикатор, без нужда от отделно захранване.

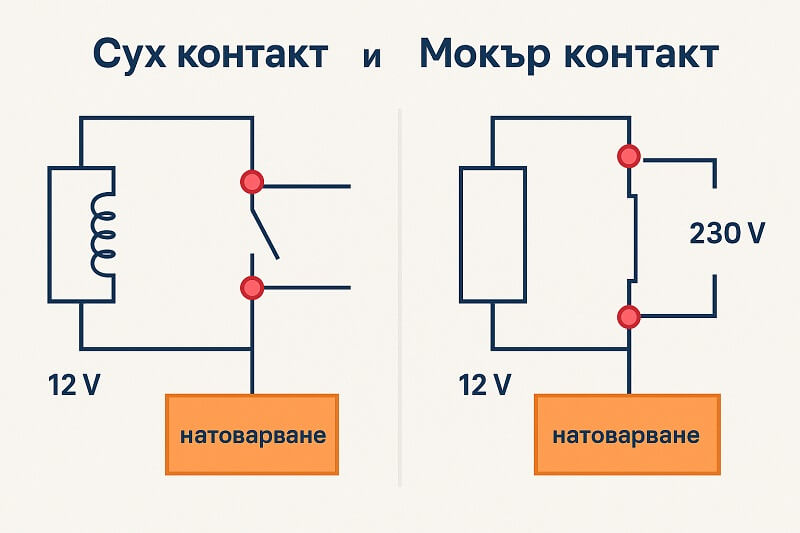

Разлики между сух и мокър контакт

Основната разлика между двата вида контакти е наличието на напрежение. При сухия контакт няма вътрешно подадено електричество – той е просто превключвател и изисква външен източник на енергия за протичане на ток в управляваната верига. Мокрият контакт, обратно, е свързан към същото захранване, което захранва и управляващия модул, и при затваряне директно пропуска това захранване към товара.

Сухият контакт осигурява пълна изолация между управляващата и управляваната страна, докато мокрият контакт няма такава изолация. Това прави сухите контакти подходящи за управление на устройства с различни напрежения и за повишаване на безопасността, а мокрите – за по-прости схеми, при които всички устройства работят на едно и също захранване.

Характеристика	Сух контакт	Мокър контакт
Подадено напрежение	Не подава собствено напрежение	Подавa напрежение от устройството
Галванична изолация	Да	Не
Окабеляване	По-сложно – изисква отделно захранване	По-просто – ползва едно захранване
Приложение	Системи с различни напрежения	Системи с едно захранване
Безопасност	По-висока	По-ниска
Гъвкавост	Може да управлява всякакви напрежения	Ограничен до едно напрежение

Практически примери и приложения

Алармени системи

В почти всички алармени системи сухите контакти се използват за датчици, като магнитни сензори за врати и прозорци.

Контактът просто подава сигнал чрез отваряне или затваряне на веригата, без да подава напрежение.
От друга страна, мокрите контакти се използват за управление на сирени, лампи и индикатори, когато контролният панел подава директно напрежение.

Индустриална автоматика

В индустрията сухите контакти са почти стандарт за PLC контролери.

Бутони, крайни изключватели и датчици подават сигнали към контролера чрез сухи контакти. Така контролерът е напълно изолиран от високоволтовите вериги.
В същото време мокрите контакти често се използват за управление на изпълнителни механизми, когато те работят на едно и също напрежение с контролера.

Умни устройства и домашна автоматизация

В системите за умен дом, сухите контакти са идеални за управление на различни устройства с различно напрежение, като гаражни врати, отопление и аларми.

Мокрите контакти пък се използват при смарт ключове за осветление, където директно подават напрежение към лампите.

Комбинирани решения

Някои съвременни устройства поддържат и двата режима. Например, интелигентни релета могат да работят като мокър контакт за директно захранване на лампа или като сух контакт за управление на външни устройства.

Предимства и недостатъци на сухите контакти

Предимства:

• Пълна галванична изолация
• Съвместимост с различни напрежения
• По-висока безопасност
• Универсалност при свързване

Недостатъци:

• Нуждае се от отделно захранване
• По-сложно окабеляване
• Ограничение в товарния ток

Предимства и недостатъци на мокрите контакти

Предимства:

• По-просто окабеляване
• Директно подаване на напрежение
• Подходящ за компактни системи

Недостатъци:

• Липсва изолация
• По-голям риск от повреди
• Ограничена гъвкавост при различни напрежения

Заключение

Сухият и мокрият контакт са два различни подхода за управление на електрически вериги.

• Сухите контакти са предпочитани при нужда от безопасност, изолация и съвместимост между различни напрежения.
• Мокрите контакти са по-подходящи при прости системи, където всички устройства работят с едно и също захранване.

В много съвременни приложения често се използва комбинация от двата типа, за да се съчетаят сигурността и удобството при управление.
